وصف المنتجات

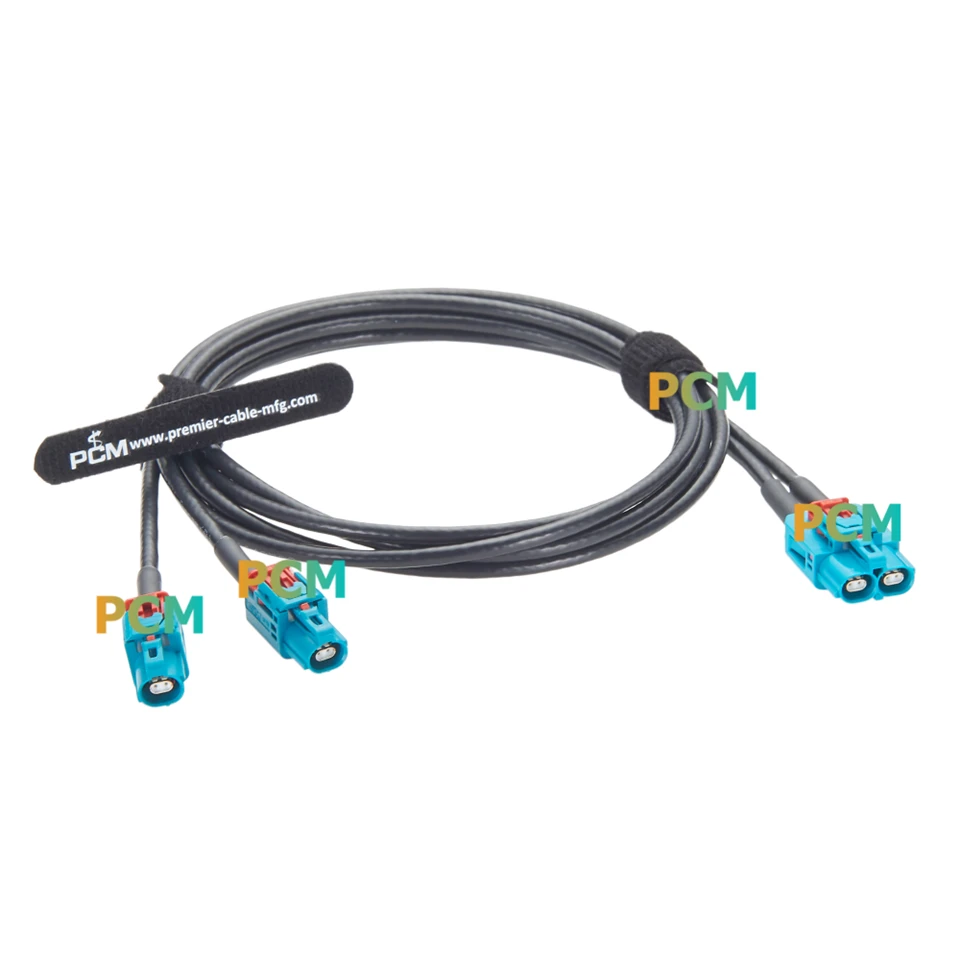

تم تصميم كابل إيثرنت للسيارات GEMnet ثنائي المنفذ باستخدام أنظمة موصل TE Connectivity GEMnet® وLEONI Dacar 686-3 كابلات إيثرنت عالية السرعة للسيارات. يشتمل هذا المكون على موصل أنثى مزدوج-منفذ GEMnet 1-2386612-4، يتفرع إلى موصلين أنثى GEMnet 1-2368022-4 أحادي المنفذ، مما يتيح توزيع الإشارة 1 إلى 2 لتوصيل أجهزة متعددة. يسمح هذا التصميم ثنائي القناة إلى قناة واحدة لمصدر إيثرنت واحد بتوصيل جهازين مستقلين للسيارات، مما يعمل على تحسين بنية الكابلات وتقليل تعقيد الحزام.
يستخدم قسم PCM-ZC-105-X كابل-X عالي الجودة من LEONI Dacar 686-3 كابل مزدوج مجدول-محمي، مما يضمن سلامة الإشارة بشكل ممتاز في البيئات الكهرومغناطيسية المعقدة للمركبة ويدعم بشكل ثابت معدلات نقل البيانات حتى 10 جيجابت في الثانية. تم تصميم جهاز التقسيم ليكون متوافقًا مع واجهة موصل -Rosenberger H-MTD القياسية الصناعية، مما يعمل بشكل كبير على تحسين قدرته على التكيف مع الأنظمة الحالية. إنه يخدم في المقام الأول الاتصال البيني عالي السرعة بين أنظمة مساعدة السائق المتقدمة، وأنظمة المعلومات والترفيه داخل السيارة، ووحدات التحكم بالمجال، وهو مكون رئيسي لبناء شبكة أساسية موثوقة وفعالة داخل السيارة.
مواصفة
| اسم المنتج | كابل إيثرنت للسيارات ثنائي المنفذ GEMnet |
| رقم الجزء | PCM-ZC-0105-X |
| مقاومة | 100 أوم |
| معدل الإرسال | 10 جيجابت في الثانية |
| الموصل 1 | جيمنيت جاك Z كود TE 1-2386612-4 |
| الموصل 2 | جيمنيت جاك Z كود TE 1-2368022-4 |
| تكرار |
تيار مستمر-10 جيجا هرتز |
| نطاق درجة الحرارة | -40 درجة -105 درجة |
| التطوير التنظيمي | 4.8 ملم |
| طول الكابل | تصنيع المعدات الأصلية |
| سلك | ليوني داكار 686-3 |
التطبيقات الرئيسية
★ في-توزيع إشارة إيثرنت للمركبة
في السيارات الحديثة، أصبحت بنيات الشبكات معقدة بشكل متزايد، حيث تتطلب الأجهزة والوحدات المتعددة اتصالات بيانات عالية السرعة. يقوم جهاز تقسيم إيثرنت GEMnet الموجود في-المركبة بتوزيع إشارة إيثرنت واحدة بشكل فعال على العديد من الأجهزة أو عقد الشبكة، مما يؤدي إلى تبسيط-كابلات واتصالات شبكة المركبة. تسمح إمكانية توزيع الإشارة هذه- للنظام الموجود في السيارة بالتوسع باستخدام المزيد من منافذ الاتصال، مما يدعم أجهزة متعددة عبر الإنترنت في وقت واحد ويضمن النقل الفعال والموثوقية لشبكة-المركبة.
★ اتصال كاميرا ADAS وأجهزة الاستشعار
تم تجهيز المركبات الحديثة بالعديد من الكاميرات والرادارات وأجهزة الاستشعار وأجهزة الاستشعار الأخرى، والتي تتطلب عادةً -نقلًا فوريًا وبسرعة عالية- لكميات كبيرة من البيانات. يقوم هذا المقسم بدمج إشارات الشبكة من أجهزة ADAS المختلفة وتوزيعها، مما يضمن نقل البيانات في الوقت الفعلي-من كل مستشعر وكاميرا بدقة وسرعة إلى-وحدة التحكم أو وحدة المعالجة في السيارة. سواء كان الأمر يتعلق بمراقبة إشارات الطريق والبيئة المحيطة-في الوقت الفعلي، أو للإدراك واتخاذ القرار-في القيادة الذاتية، فإن النطاق الترددي العالي للمقسم يضمن استقرار ودقة نقل البيانات، وبالتالي تحسين استجابة النظام وسلامة القيادة.
★ بنية إيثرنت العمود الفقري للمركبة
تلعب مقسمات إيثرنت السيارات GEMnet دورًا حاسمًا في الشبكة الأساسية للمركبة. في المركبات الحديثة، يلزم ربط عدد متزايد من وحدات التحكم الإلكترونية (وحدات التحكم الإلكترونية) ووحدات التحكم بالمجال عبر شبكات -عالية السرعة لتمكين الوظائف المختلفة للمركبة الذكية. باعتبارها الشبكة الأساسية التي تربط جميع الوحدات الحيوية، تتطلب شبكة إيثرنت الأساسية للمركبة استقرارًا عاليًا وقابلية للتوسع. من خلال توفير منافذ متعددة ودعم عرض النطاق الترددي العالي، يضمن جهاز التقسيم عدم اختناق نقل البيانات بين وحدات نظام السيارة-، ويمكن تعديل بنية الشبكة وتوسيعها ديناميكيًا حسب الحاجة لدعم-المتطلبات الذكية المتزايدة للمركبة.
رسم
الوسم : كابل إيثرنت للسيارات Gemnet ثنائي المنفذ، مصنعي كابلات إيثرنت للسيارات Gemnet مزدوج المنفذ في الصين، الموردين والمصنع
