وصف المنتجات

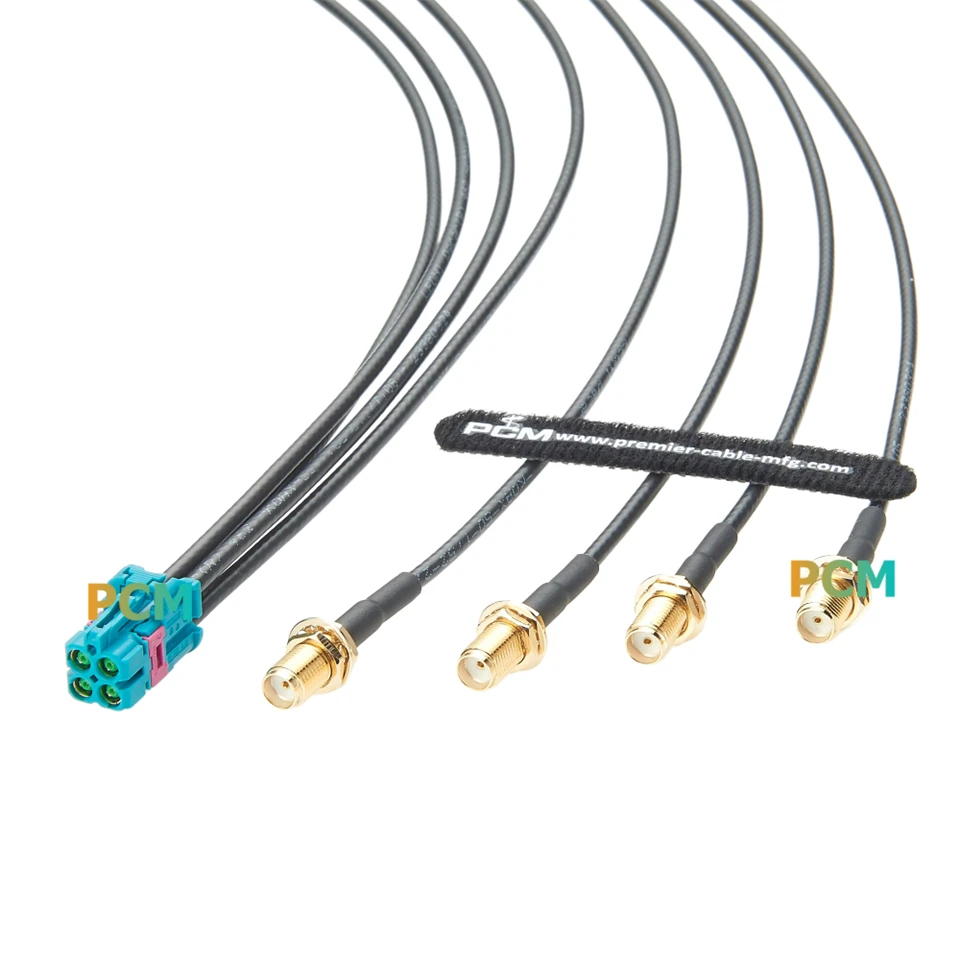

يعد كبل Quad TE MATE-AX To 4x SMA RF عبارة عن مجموعة اختبار RF متعددة القنوات-عالية الكفاءة مصممة للتعامل مع إشارات السيارات المتعددة في وقت واحد. يستخدم PCM-ZC-0059 موصل TE MATE-AX من سلسلة رباعية-قناة Mini Fakra 1-2298721-9. تدمج هذه الواجهة أربع قنوات RF مستقلة في هيكل مدمج، مما يوفر مساحة كبيرة على جانب وحدة السيارات مقارنة باستخدام أربعة موصلات فردية، ويوفر مقاومة للأخطاء.
يتفرع الطرف الآخر إلى أربعة موصلات أنثى SMA مستقلة، مما يسهل الاتصال المباشر بأدوات متعددة. داخليًا، تضمن أربعة كابلات محورية مستقلة منخفضة الفقد- تداخلًا منخفضًا للغاية وعزلًا عاليًا بين القنوات داخل نطاق التردد DC-6 جيجا هرتز. يعد هذا التكوين "واحد-إلى-أربعة" مناسبًا بشكل خاص لأنظمة المعلومات والترفيه في السيارات، ووحدات استقبال الهوائيات المتعددة-، والسيناريوهات التي تتطلب اختبارًا متزامنًا لمسارات تردد لاسلكي متعددة (مثل LTE الرئيسي/التنوع، GNSS، V2X)، مما يؤدي إلى تحسين كفاءة المعايرة متعددة القنوات بشكل ملحوظ.
مواصفة
| اسم المنتج | Quad TE MATE-كابل AX إلى 4x SMA |
| رقم الجزء | PCM-ZC-0059 |
| الموصل 1 | TE-MATE-AX 1-2298721-9 أنثى |
| الموصل 2 | SMA طلاء الذهب الإناث على التوالي |
| سلك | ليوني داكار 462 كابل محوري |
| مقاومة | 50 أوم |
| تكرار | تيار مستمر-6 جيجا هرتز |
| التطوير التنظيمي | 3.5 ملم |
| طول الكابل | 5 م، تصنيع المعدات الأصلية |
رسم
