يتطلب بروتوكول ناقل منطقة التحكم (CAN) وبروتوكول ناقل حقل العملية (PROFIBUS) متطلبات مختلفة لمقاومة الطرف عند استخدام موصل M12. وذلك لأن الطبقة المادية وطرق نقل الإشارة في البروتوكولين مختلفة.
بروتوكول ناقل CAN
1. المقاومات الطرفية
يتطلب بروتوكول ناقل CAN توصيل مقاوم طرفي عند كل طرف من طرفي الناقل. وعادةً ما تكون قيمة هذه المقاومات 120 أوم.
2. الوظيفة
الوظيفة الرئيسية للمقاوم الطرفي هي منع الإشارة من الانعكاس في نهاية الناقل، وبالتالي ضمان سلامة الإشارة. ناقل CAN هو طريقة نقل إشارة تفاضلية، ويساعد المقاوم الطرفي في مطابقة معاوقة الناقل وتقليل انعكاسات الإشارة.
3. الموقع
يجب وضع المقاومة الطرفية في الطرف المادي للحافلة لضمان الخصائص الكهربائية للحافلة.
بروتوكول بروفيبوس
1. مقاومة الإنهاء
يتطلب بروتوكول PROFIBUS أيضًا تركيب مقاومات إنهاء في كلا طرفي الناقل.PROFIBUS DP (الأجهزة الطرفية اللامركزية)عادة ما تكون مقاومة الإنهاء 220 أوم.PROFIBUS PA (أتمتة العمليات)قد تكون قيمة المقاومة النهائية مختلفة، ولكنها تختلف أيضًا من أجل مطابقة المعاوقة وسلامة الإشارة.
2. الوظيفة
على غرار ناقل CAN، فإن وظيفة المقاوم الطرفي PROFIBUS هي منع انعكاس الإشارة وضمان موثوقية نقل البيانات.
3. الموقف
يجب تثبيت المقاومة الطرفية في كلا طرفي شبكة PROFIBUS.
4. وفقًا لبروتوكول PROFIBUS، يشير تكوين المقاومات الثلاث عادةً إلى طريقة توصيل محددة لمقاوم الطرف الطرفي للشبكة، وهو أمر شائع في تطبيقات PROFIBUS DP (الأجهزة الطرفية اللامركزية). فيما يلي شرح تفصيلي لتكوين المقاومات الثلاث:
تكوين المقاومة الطرفية لـ PROFIBUS DP
في شبكة PROFIBUS DP، يتم استخدام المقاومة الطرفية لمطابقة معاوقة الناقل لضمان سلامة وموثوقية نقل الإشارة. يكون تكوين المقاومة الثلاثية على النحو التالي:
- مقاومتان متطابقتان:هذه المقاومات عادة ما تكون 220 أوم ومتصلة بين الخط A (بيانات +، عادة باللون الأخضر) والخط B (بيانات -، عادة باللون الأحمر) من PROFIBUS وVcc (+5V).
- مقاومة السحب للأسفل:هذه المقاومة تكون عادة 390 أوم ويتم توصيلها بين خط B (بيانات -، أحمر) والأرض (GND).
وصف الوظيفة
- مقاومتان 220 أوم:يتم استخدام هذه المقاومات لمطابقة المعاوقة المميزة للناقل لمنع انعكاس الإشارة.
- مقاومة واحدة 390 أوم:يتم استخدام هذه المقاومة لسحب الخط B إلى أسفل نحو جهد الأرض عندما لا توجد إشارة قيادة لضمان حالة مستقرة عندما تكون الحافلة في وضع الخمول.
تطبيق عملي
يجب تكوين المقاومات الطرفية في كلا طرفي شبكة PROFIBUS، ويجب توصيل ثلاث مقاومات في كل طرف بالطريقة المذكورة أعلاه. يمكن تحقيق هذا التكوين من خلال وحدة مقاومة طرفية مخصصة أو مفتاح مدمج في بعض أجهزة PROFIBUS.
الكل في الكل

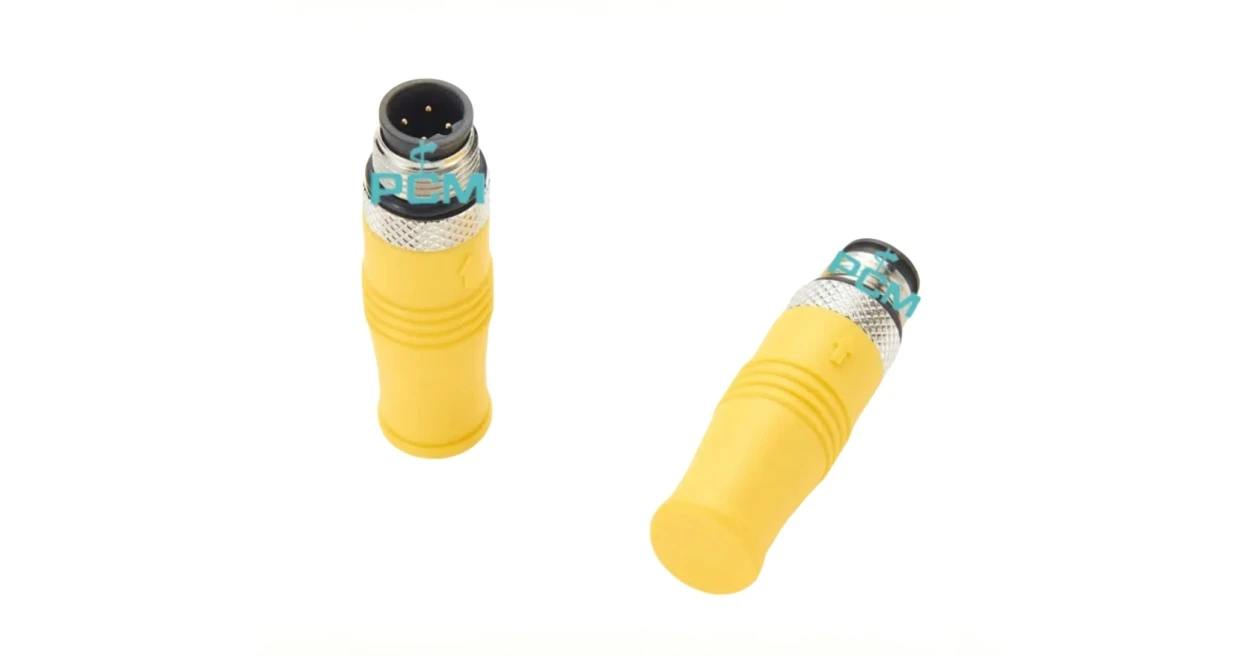

بموجب بروتوكول PROFIBUS، عند استخدام موصلات M12 B-coded، يتم تثبيت المقاومات الطرفية في كلا الطرفين الماديين للشبكة. وتتمثل وظيفتها الرئيسية في مطابقة معاوقة الناقل، ومنع انعكاس الإشارة، وضمان استقرار وموثوقية الاتصال. وعادة ما يتم تكوين هذه المقاومات الطرفية بمقاومتين 220 أوم ومقاوم واحد 390 أوم.
