يستخدم NMEA 2000 ، الذي غالبًا ما يتم اختصاره إلى NMEA2K أو N2K ، تقنية شبكة منطقة التحكم (CAN) التي تم تصميمها في الأصل لصناعة السيارات. تم بناء NMEA 2000 على بروتوكول SAE J1939 عالي المستوى ، ولكنه يستخدم مخطط المراسلة الخاص به. ومع ذلك ، يمكن لأجهزة NMEA 2000 وأجهزة J1939 العمل على نفس الشبكة الفعلية.
NMEA 2000 هو إصدار محدث من معيار ناقل البيانات التسلسلي NMEA 0183. NMEA 2000 لديها معدلات بيانات أعلى بكثير من NMEA 0183 (250k بت/ثانية مقابل 4800 بت/ثانية). كما أنه يستخدم تنسيق رسالة ثنائية مدمجة بدلاً من بروتوكول الاتصالات التسلسلية ASCII. بالإضافة إلى ذلك ، تدعم NMEA 2000 شبكة بيانات متعددة المبادئ موحدة متعددة المستويات. إن شبكة بيانات المستمع هذه أكثر تقدماً من بروتوكول الاتصال التسلسلي المتعدد المباني (Simplex) التي تستخدمها NMEA 0183. ونتيجة لذلك ، يوفر NMEA 2000 أداء أفضل واتصالات أكثر موثوقية للسفن البحرية.

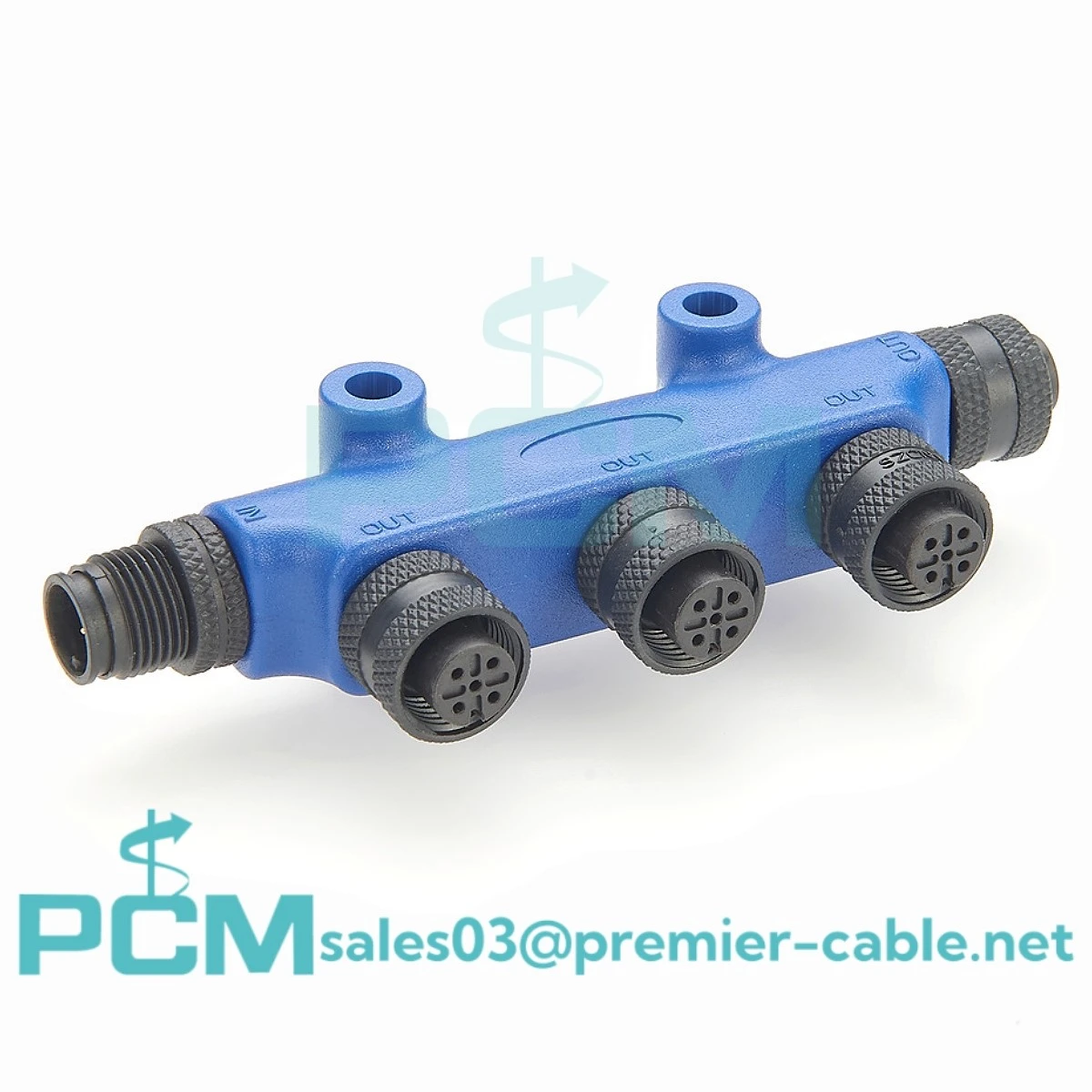

يستخدم مالكي البحرية ومثبتات المنتجات NMEA 2000 لإنشاء نظام من الأجهزة المتصلة على السفينة. لإعداد هذه الشبكة ، يتم توصيل الأجهزة المتوافقة بكابل مركزي (يسمى العمود الفقري) عبر موصلات T وكابلات إسقاط. يعمل العمود الفقري كعلاقة مركزية بين جميع الأجهزة المتصلة بالشبكة. يوفر الطاقة لكل أداة ويمرر المعلومات الرقمية في جميع أنحاء النظام.
مثل شبكة SAE J1939 التي تستند إليها ، تستخدم شبكة NMEA 2000 طوبولوجيا الحافلات التي تتطلب مقاوم إنهاء 120Ω (أوم) في كل نهاية للحافلة. ترتبط هذه المقاومات بالتوازي ، مما يعطي مقاومة تامة من 60Ω للحافلة التي تم إنهاءها بشكل صحيح. يبلغ الحد الأقصى للمسافة التي يمكن أن يكون أي جهاز من الحافلة 100 متر ، في حين أن الحد الأقصى لطول كابل العمود الفقري هو 328 متر.
مع NMEA 2000 ، يمكن لوحدة العرض أن تعرض مصادر متعددة للمعلومات في وقت واحد. هذا يعني أن الأدوات المختلفة يمكن أن تعمل معًا دون صراع. حتى إذا فشل جهاز واحد أو يصبح غير مستجيب ، فلا يزال بإمكان بقية الشبكة تشغيل المعلومات ومشاركتها.
تعمل شبكات NMEA 2000 على مصدر طاقة 12 فولت. يوفر الموصل ذو الأسلاك الإيجابية والأرضية (بما في ذلك فتيل مضمّن للسلك الإيجابي) طاقة على متن الطائرة على العمود الفقري للشبكة. يجب توصيل أسلاك الطاقة هذه بالقرب من مركز العمود الفقري لضمان تشغيل النظام المناسب.
