ما هو دور المقاومات في بروتوكول CC-Link؟

في بروتوكول CC-Link، يتضمن دور المقاومات بشكل أساسي الجوانب التالية:

1. مقاومة الإنهاء

الوظيفة: تُستخدم المقاومات الطرفية لتقليل انعكاس الإشارة والتداخل لضمان سلامة الإشارة واستقرارها. وعادةً ما يتم تركيبها في كلا طرفي الناقل لامتصاص طاقة الإشارة ومنع انعكاس الإشارة على الناقل.

الموقع: يتم تركيبه عادة عند طرفي الشبكة. بالنسبة لشبكات CC-Link، تكون قيمة المقاومة الطرفية 120 أومًا بشكل عام، وهو ما يتوافق مع قيمة المقاومة الطرفية القياسية لناقل CAN.

2. مقاومة التحيز

الوظيفة: تُستخدم مقاومات التحيز لتوفير مرجع جهد ثابت لضمان بقاء الناقل في حالة مستقرة عندما لا يكون هناك نقل للإشارة. وهي تساعد في الحفاظ على الخصائص الكهربائية للشبكة في حالة خمول ومنع انحراف مستوى الناقل.

الموقع: يتم تثبيت المقاومات التحيزية عمومًا في منتصف الشبكة أو على الجهاز، وذلك بشكل أساسي للحفاظ على استقرار جهد الشبكة.

موصل مقاوم طرفي M12 لواجهة CC-Link

موصل مقاوم طرفي لـ Fieldbus CC-Link

كابل نظام الحافلة CC-Link مقاوم الطرف

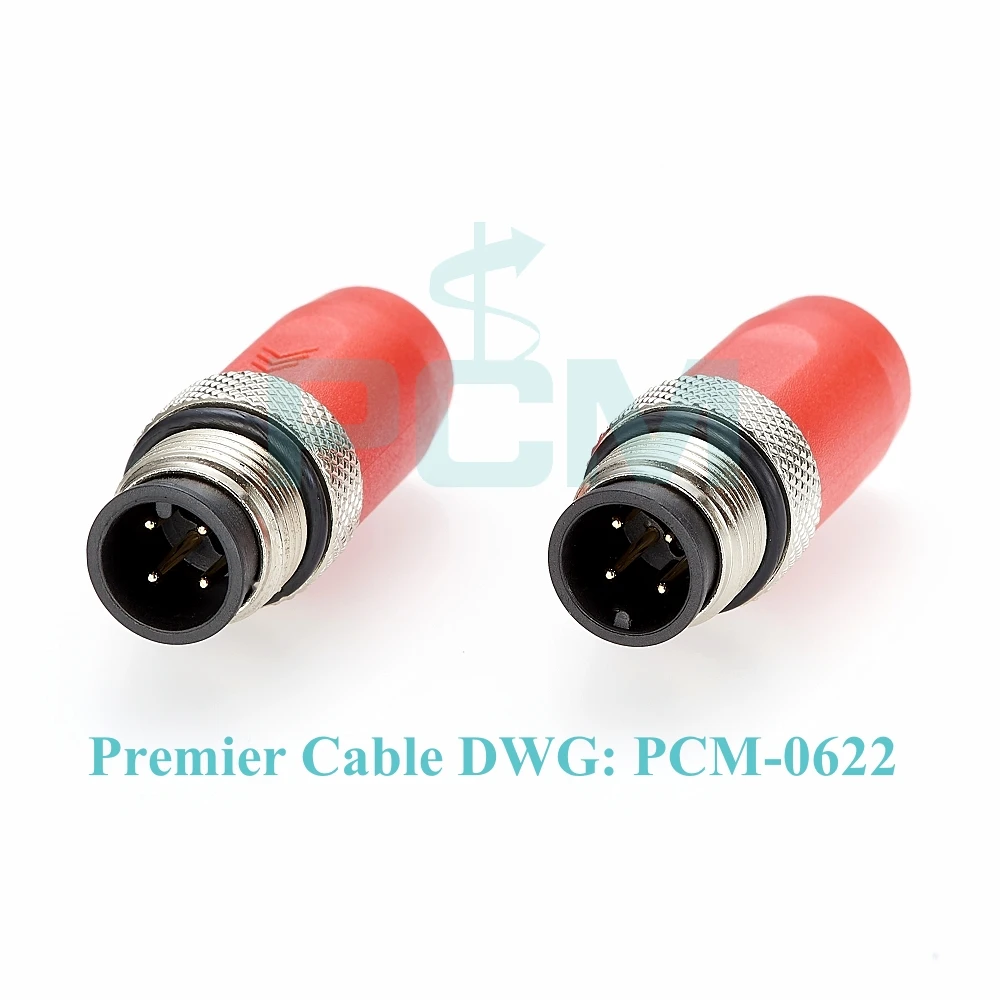

مقاومة إنهاء CC-Link M12 4-pin مشفرة بـ A

موصل شبكة CC-Link أنثى M12 110 أوم 4- دبوس

ناقل حقل مقاوم قوي بنهاية M12 من CC-Link

3. مقاومة الحماية

الوظيفة: تُستخدم مقاومات الحماية لحماية الدوائر من التيار الزائد أو الدوائر القصيرة. ويمكنها الحد من التيار المار عبر الناقل لمنع تلف المعدات بسبب التيار الزائد.

الموقع: يتم تثبيته عادةً في نهاية الإدخال للجهاز أو في نقطة اتصال الحافلة.

4. قمع الضوضاء

الوظيفة: تلعب المقاومات دورًا معينًا في قمع الضوضاء على الحافلة، وتحسين موثوقية نقل الإشارة عن طريق تقليل التيار والتداخل غير الضروريين.

الموقع: يتم ضبطه في مواقع مختلفة من الحافلة حسب الحاجة لقمع الضوضاء والتداخل.

ملخص

في بروتوكول CC-Link، يتمثل الدور الرئيسي للمقاومات في ضمان سلامة واستقرار الإشارة، ومنع انعكاس الإشارة، والحفاظ على استقرار الجهد، وحماية الدائرة، وتقليل تداخل الضوضاء. يعد تكوين المقاومات الصحيح أمرًا ضروريًا للحفاظ على التشغيل العادي وموثوقية الشبكة.
