-محولات تثبيت لوحة USB وHDMI مزدوجة للمساحة-خزانات تحكم محدودة ولوحات HMI
تجمع محولات تركيب لوحة المنافذ المزدوجة- بين الواجهتين-USB-A أو USB-C أو HDMI-في وحدة واحدة مدمجة. قطع واحد بدلا من اثنين. تصنيع أقل، تصميم أنظف، تجميع أسرع. يغطي هذا الدليل المجموعات الخمس الشائعة وكيفية تحديدها وما يجب تأكيده قبل الطلب.
- تعمل محولات تركيب لوحة المنافذ المزدوجة- على دمج واجهتين في وحدة واحدة، مما يتطلب فتحة لوحة واحدة فقط بدلاً من اثنتين.
- يزيل فجوة الخلوص المطلوبة عادة بين منفذين منفصلين-منفذين، مما يؤدي إلى استعادة مساحة اللوحة القابلة للاستخدام.

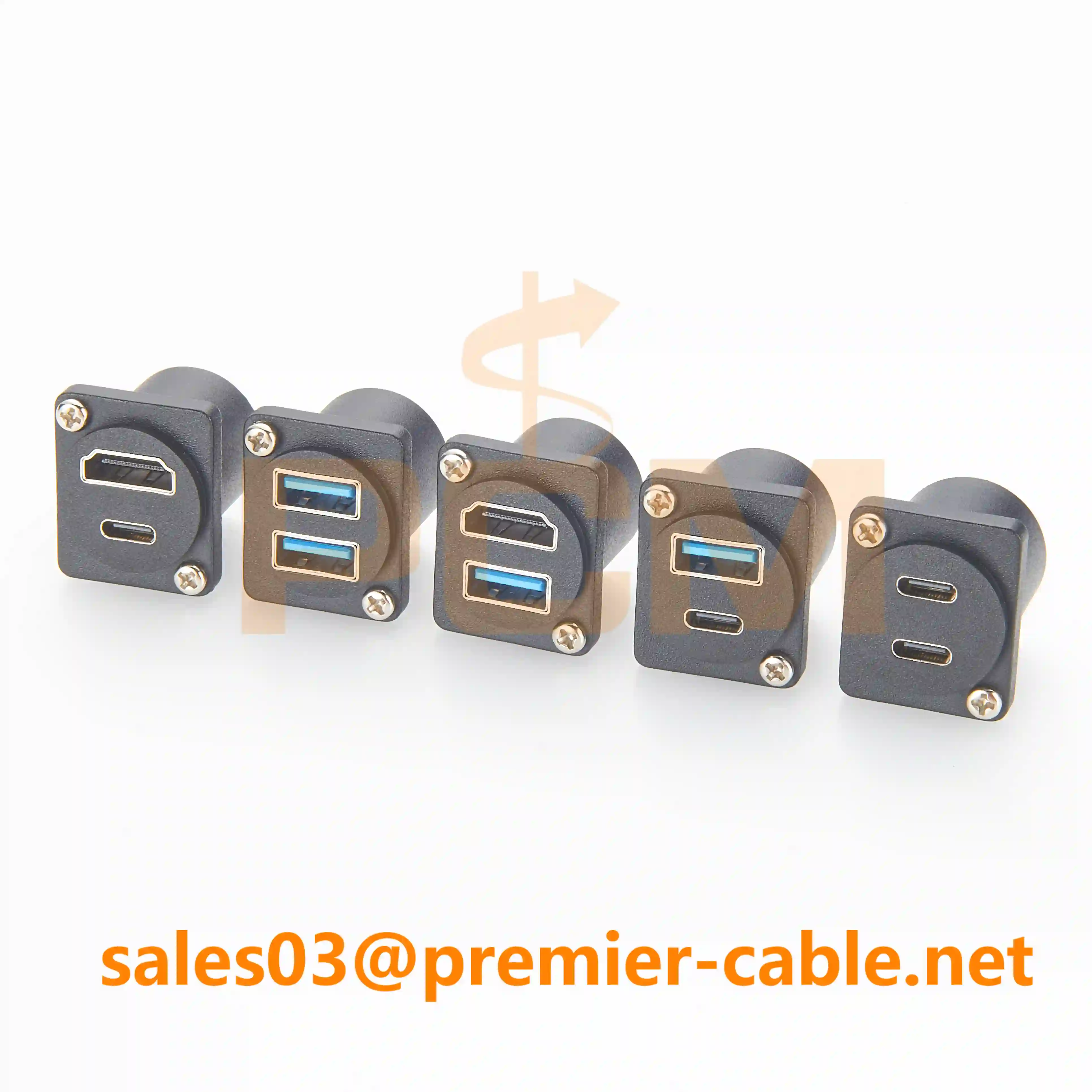

- خمس مجموعات شائعة: USB مزدوج-A، USB مزدوج-C، USB-A + USB-C، HDMI + USB-A، HDMI + USB-C.
- مناسبة لخزائن التحكم ولوحات HMI وأجهزة الكمبيوتر الصناعية والأكشاك ومعدات OEM مع مساحة اللوحة الأمامية المحدودة.
- للحصول على عرض الأسعار، قم بتوفير: مجموعة المنافذ وأبعاد قطع اللوحة وسمك اللوحة وطول الكابل وإصدار USB/HDMI.
تعريف:محول تركيب لوحة المنفذ المزدوج- عبارة عن وحدة واحدة تدمج واجهتين خارجيتين (USB أو USB-C أو HDMI) في مبيت واحد مثبت على لوحة-، مما يسمح للمهندسين بتوفير نقطتي اتصال من خلال موضع انقطاع واحد في خزانة التحكم أو لوحة المعدات.
📋 المحتويات
المشكلة: مساحة اللوحة الأمامية ثابتة، ومتطلبات الواجهة ليست كذلك
تتميز خزائن التحكم ولوحات HMI بمساحة اللوحة الأمامية الثابتة. بمجرد وضع شاشة العرض والأزرار الانضغاطية وإيقاف الطوارئ وأضواء المؤشر وسدادات الكابلات، غالبًا ما تقتصر المساحة المتبقية لمنافذ الخدمة الخارجية على شريط صغير أو زاوية.
وفي الوقت نفسه، تحتاج المعدات الصناعية الحديثة بشكل متزايد إلى واجهات خارجية متعددة في نفس منطقة الخدمة. قد يحتاج نظام HMI إلى HDMI لشاشة خارجية بالإضافة إلى USB للوحة المفاتيح أثناء التكوين. قد تحتاج خزانة التحكم إلى USB-A لأدوات الصيانة القديمة بالإضافة إلى USB-C لأجهزة الكمبيوتر المحمولة الأحدث. قد تحتاج أداة الاختبار إلى منفذي USB لتسجيل البيانات وتحديث البرامج الثابتة في وقت واحد.
عندما تستخدم كل واجهة محول منفذ -مفرد منفصل، تكون النتيجة فتحات متعددة ومواضع تركيب متعددة وتخطيط لوحة مزدحم. بالنسبة للمعدات المنتجة على دفعات، يؤدي ذلك أيضًا إلى مضاعفة تكلفة التصنيع والتجميع ومراقبة الجودة.
مجموعة محولات لوحة USB وHDMI
خيارات مجموعة المنافذ المزدوجة-

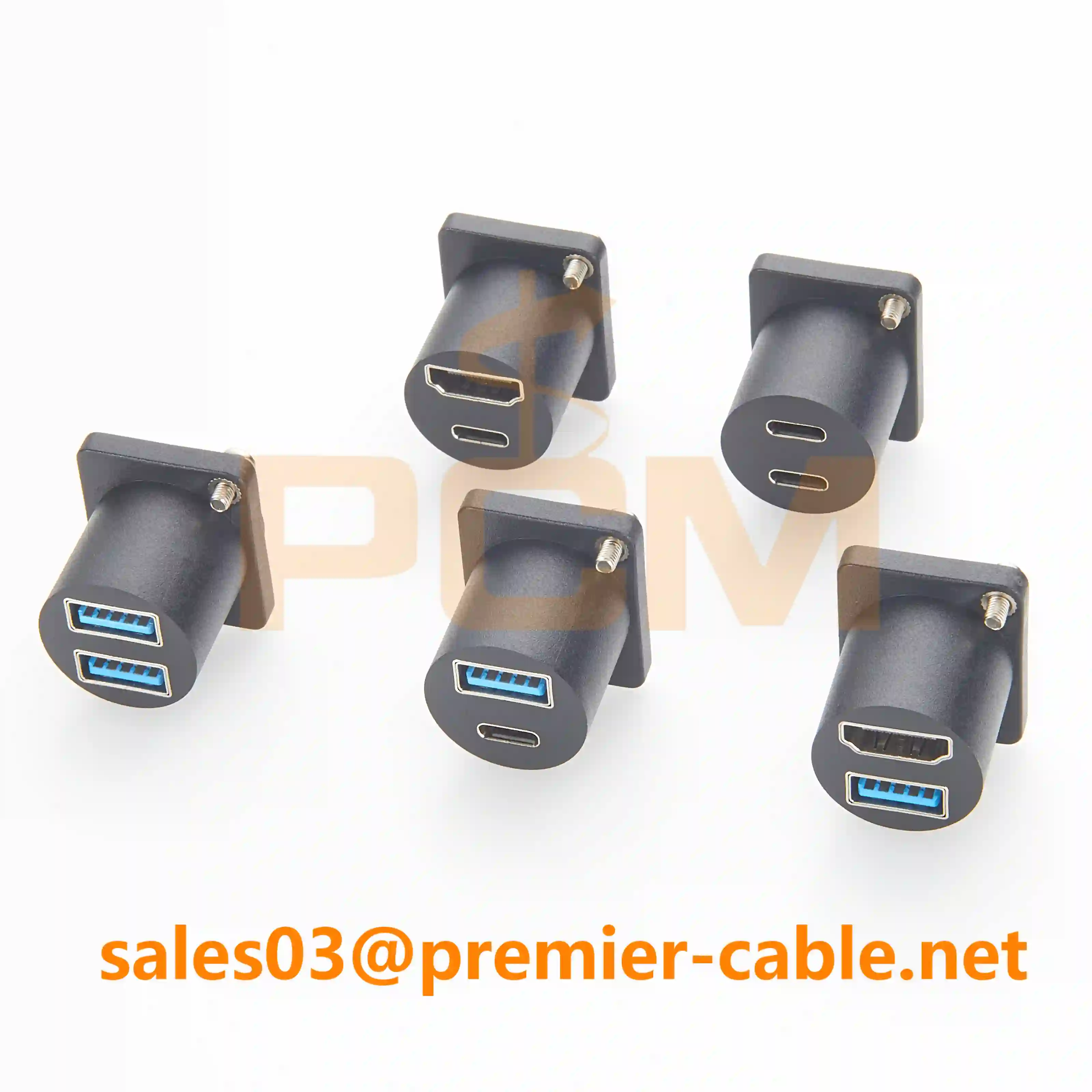

مجموعة منتجات كاملة لخزائن التحكم
منفذ -مفرد مقابل منفذ-مزدوج: ما التغييرات في الممارسة
توفير المساحة ليس مجرد انقطاع في حد ذاته. الحد الأدنى من الخلوص بين قطعتين متجاورتين-المطلوب للحفاظ على صلابة اللوحة-تم التخلص منه بالكامل باستخدام وحدة المنفذ-المزدوجة.
| غرض | محولا منفذ-مفردان | محول منفذ مزدوج-واحد |
|---|---|---|
| القواطع لوحة المطلوبة | 2 فتحات منفصلة | 1 فتحة مشتركة |
| إجمالي مساحة اللوحة المستخدمة | أكبر (يتضمن-خلوص بيني) | أصغر (تم إلغاء التخليص) |
| مواقف المسمار | 4 (2 لكل محول) | 2 |
| الكابلات الداخلية | 2 ذيول منفصلة | 1 أو 2 ذيول من وحدة واحدة |
| خطوات التجميع | جبل، محاذاة، إصلاح × 2 | جبل، محاذاة، إصلاح × 1 |
| مظهر اللوحة | فتحتان منفصلتان | فتحة واحدة متكاملة ونظيفة |

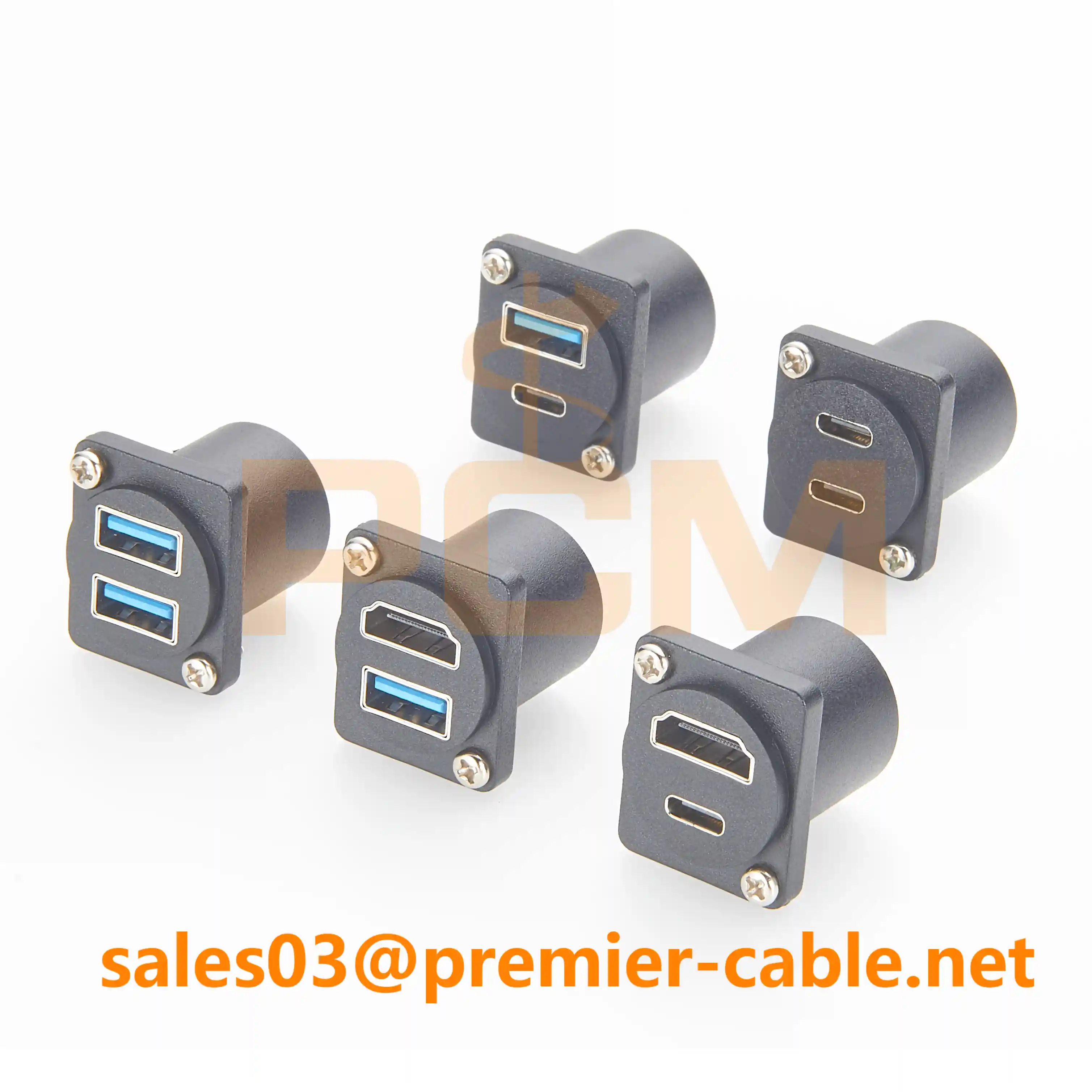

خمس مجموعات مشتركة من المنافذ-المزدوجة
USB مزدوج-أ

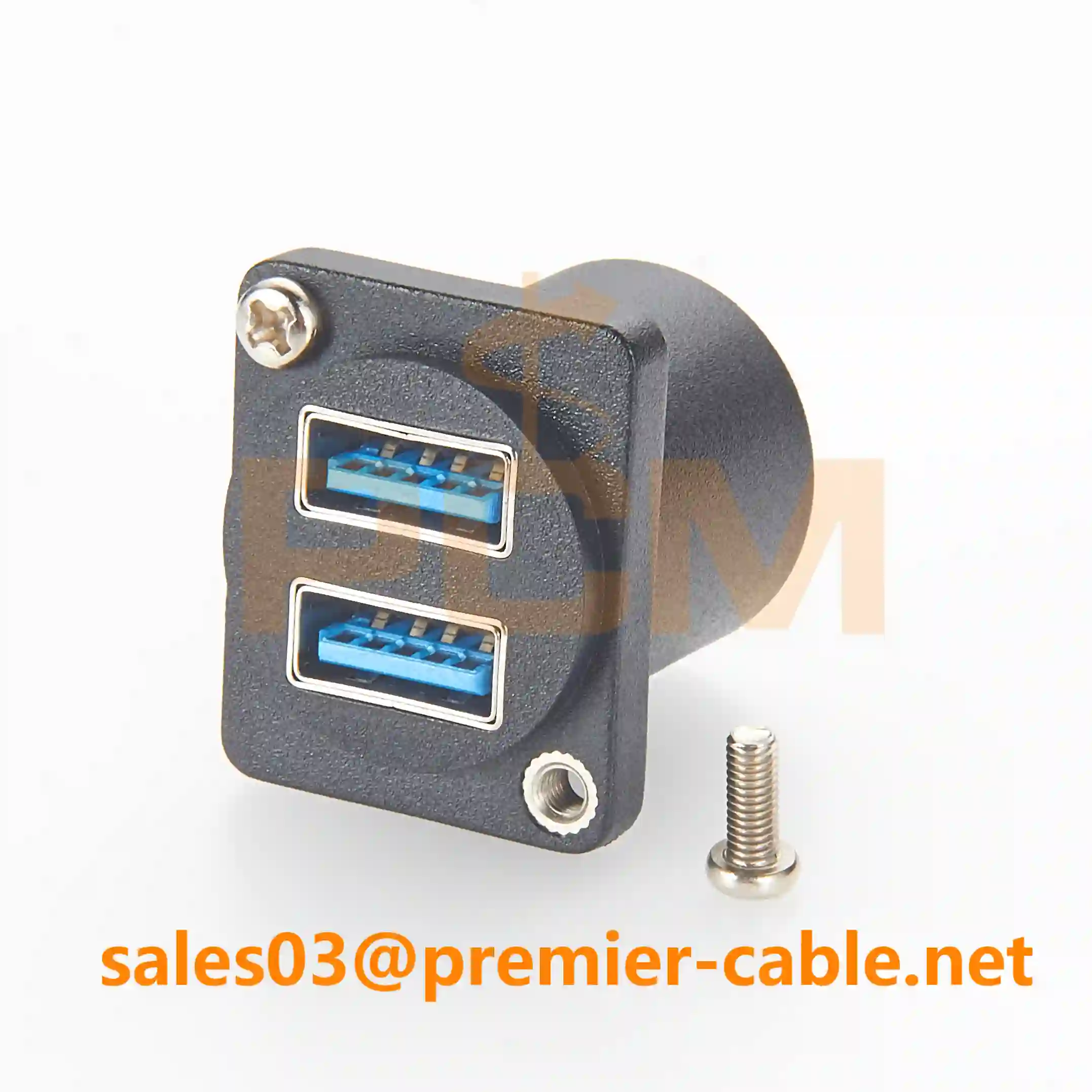

منفذا USB-A في وحدة لوحة واحدة. مناسب للمعدات التي تستخدم أجهزة USB الطرفية القديمة: محركات أقراص USB، ولوحات المفاتيح، والفئران، والماسحات الضوئية للرموز الشريطية، وأجهزة الكمبيوتر المحمولة المخصصة للصيانة. خيارات إصدار USB: USB 2.0 أو USB 3.0. بالنسبة لمعظم مهام الصيانة الصناعية (تحميل البرامج الثابتة، تنزيل السجل)، يكون USB 2.0 كافيًا. يُفضل استخدام USB 3.0 عند نقل ملفات البيانات الكبيرة بانتظام.
USB مزدوج-C

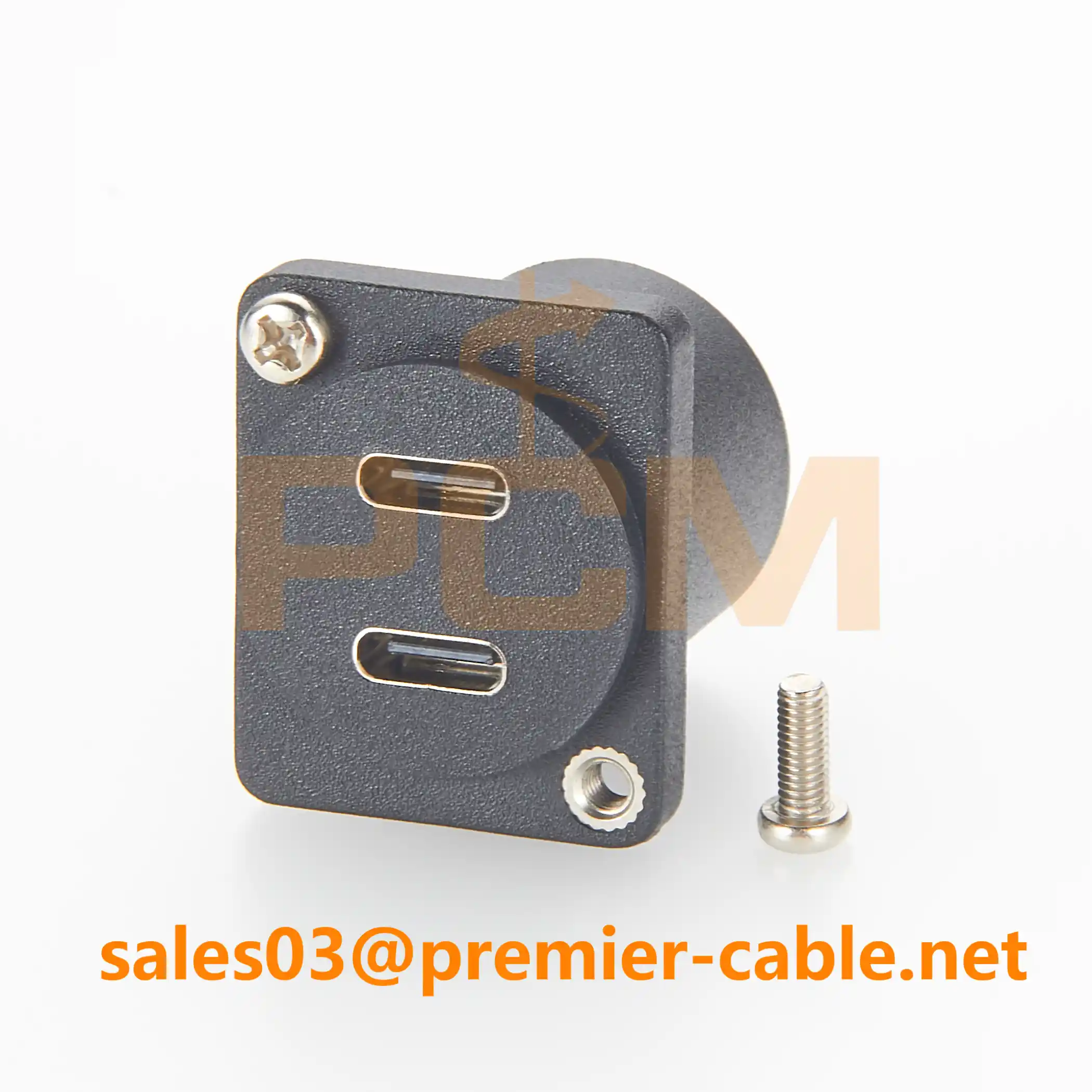

منفذا USB-C في وحدة واحدة. مناسب لتصميمات المعدات الأحدث التي تستخدم النوع -C لنقل البيانات أو الشحن أو كليهما.
⚠️ هام:USB-C هو عامل شكل موصل، وليس بروتوكولًا واحدًا. قبل الطلب، تأكد مما إذا كان كل منفذ يحتاج إلى دعم البيانات فقط، أو البيانات + الشحن، أو البيانات + الفيديو (الوضع البديل). لا تدعم كافة محولات لوحة USB-C جميع الوظائف.
USB مزدوج-محول تركيب اللوحة
محول USB مزدوج-C لتركيب اللوحة
USB-A + USB-محول تركيب اللوحة C
USB-A + USB-C

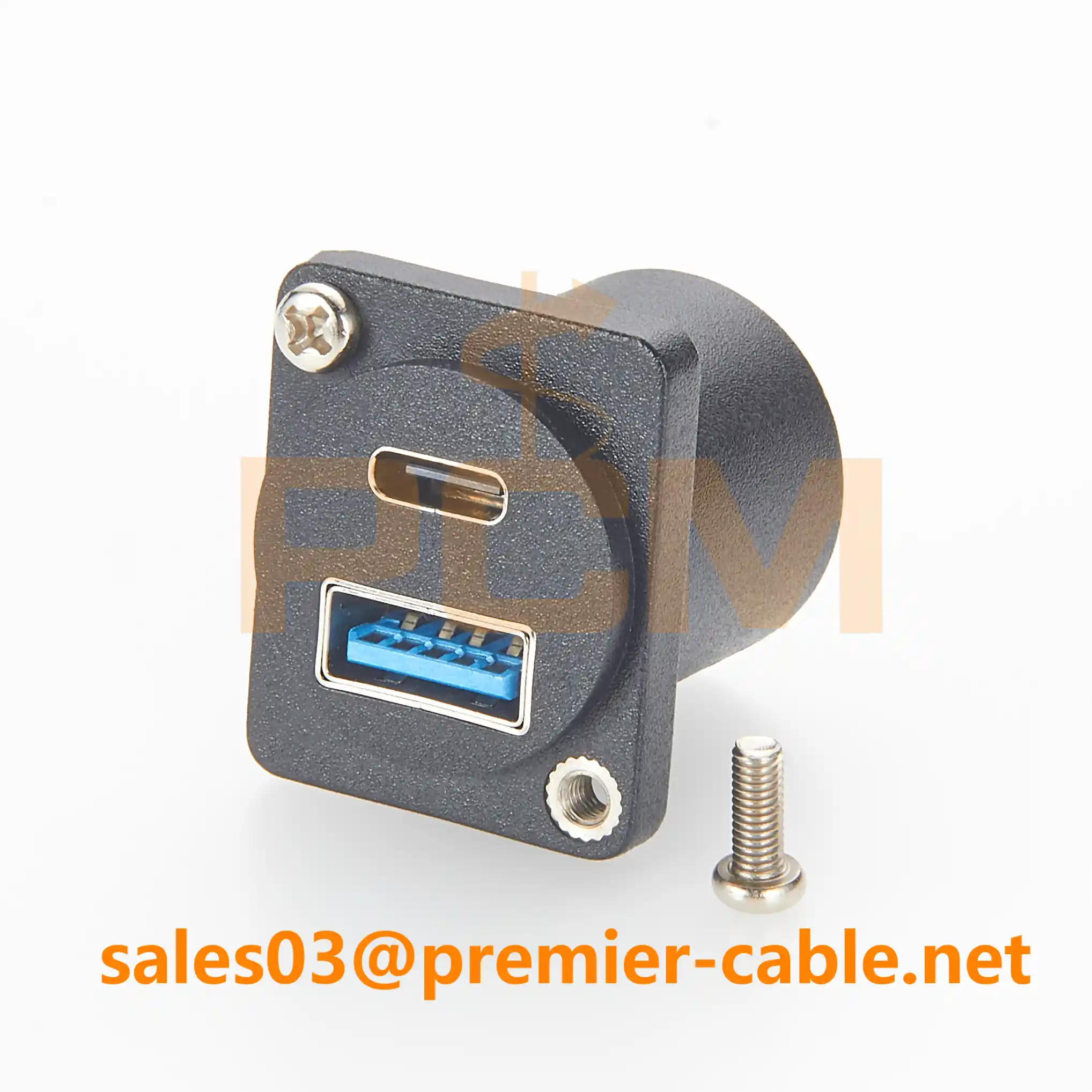

منفذ USB-A واحد ومنفذ USB-C واحد في وحدة واحدة. مجموعة فترة انتقالية عملية-للمعدات التي يجب أن تخدم كلاً من أجهزة USB-A القديمة والأجهزة الأحدث من النوع-C. يعد هذا الطلب الأكثر شيوعًا حاليًا من الشركات المصنعة لمعدات OEM لأنه يغطي كلاً من أدوات الصيانة الحالية وأجهزة الكمبيوتر المحمولة الأحدث دون مطالبة المستخدمين بحمل محولات.
HDMI + USB-A

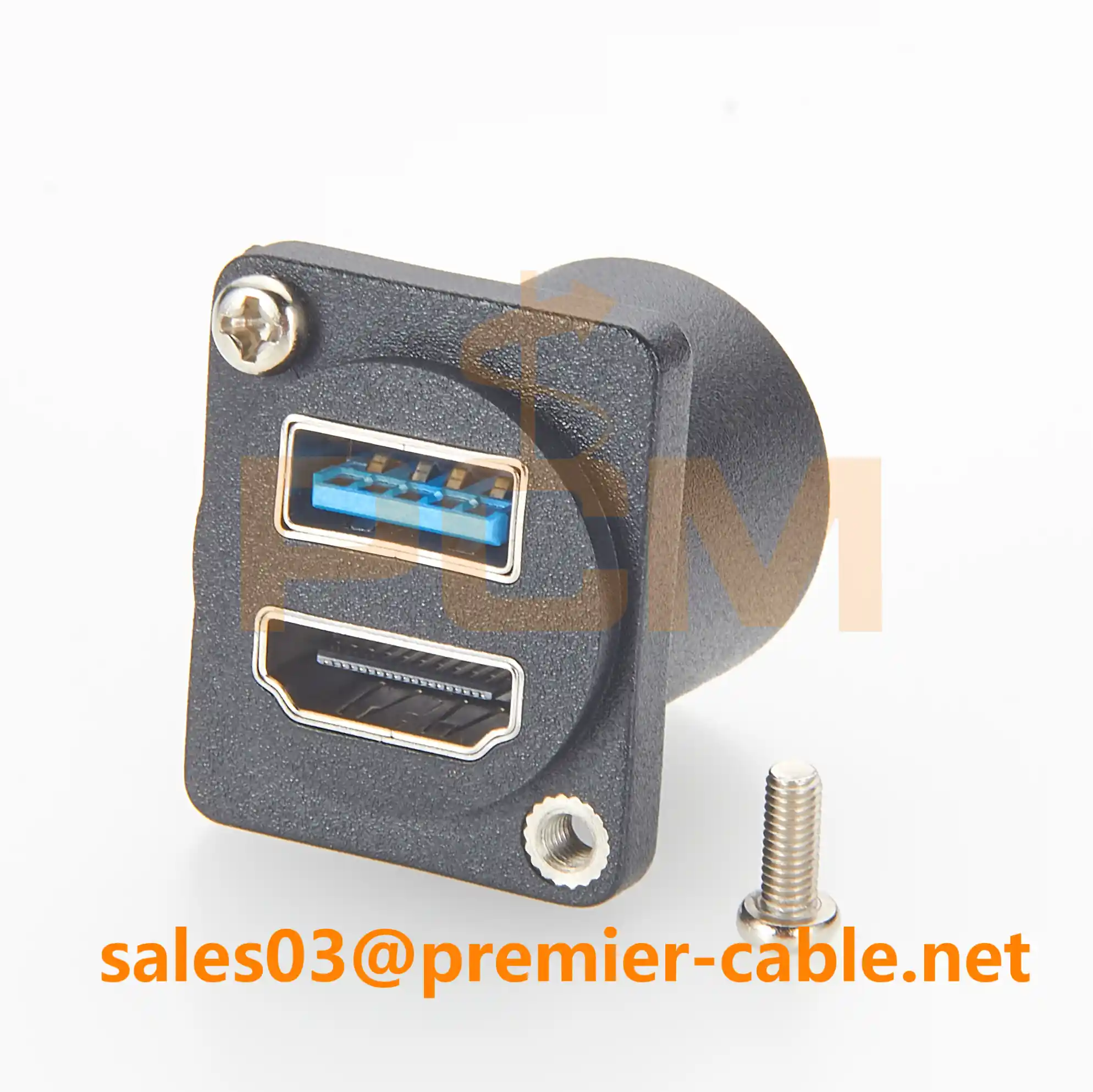

منفذ HDMI ومنفذ USB-A واحد في وحدة واحدة. مناسب للوحات HMI وأجهزة الكمبيوتر المدمجة وأنظمة التحكم التي تحتاج إلى إخراج شاشة العرض + إمكانية الوصول الطرفي من اللوحة الأمامية. عند التحديد، تأكد من إصدار HDMI (1.4 لـ 1080p، 2.0 لـ 4K @ 60 هرتز) وما إذا كانت هناك حاجة إلى كابل نشط لتشغيل الكابل الخلفي لفترة أطول.
HDMI + USB-C

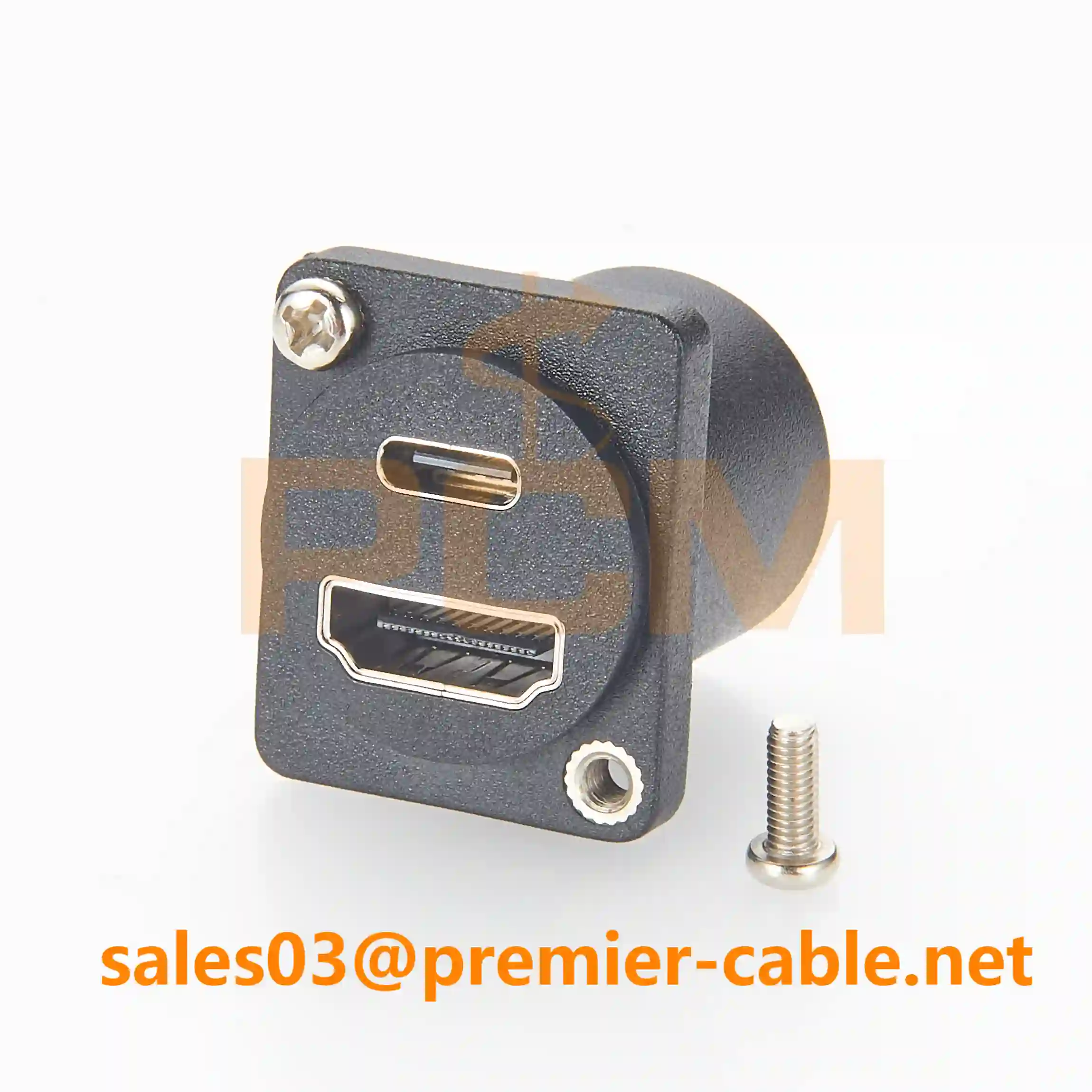

منفذ HDMI ومنفذ USB-C واحد في وحدة واحدة. مناسب للأنظمة المدمجة الأحدث حيث يحتاج المشغل إلى شاشة خارجية وبيانات من النوع -C أو الوصول إلى الشحن من منطقة لوحة خدمة واحدة.
HDMI + USB-محول تركيب اللوحة
HDMI + USB-محول تركيب اللوحة C
المواصفات الميكانيكية للتأكيد قبل الطلب
تتطلب محولات المنافذ- المزدوجة فحصًا دقيقًا للأبعاد أكثر من إصدارات المنافذ الفردية- نظرًا لأن فتحة اللوحة أكبر والخلوص الخلفي أكثر أهمية.
يجب-تأكيد العناصر
- مزيج المنفذ.ما الواجهتين المطلوبتين؟
- أبعاد قطع اللوحة.حجم الفتح المستطيل في اللوحة المعدنية.
- نطاق سمك اللوحة.تأكد مما إذا كان المحول يدعم سمك العلبة الفعلي؛ قد تتطلب اللوحات الأكثر سمكًا-أنواعًا مختلفة من الخيوط.
- طول الكابل الخلفي واتجاهه.ما مقدار المساحة المتوفرة خلف اللوحة؟ هل يجب أن يخرج الكابل بشكل مستقيم أم بزاوية 90 درجة أم بزاوية معينة؟
- نسخة USB/HDMI.هذا يحدد الأسلاك الداخلية ومواصفات الموصل.
جيد-لـ-تأكيد العناصر (للمشروعات المخصصة)
| المعلمة | ما يجب تحديده |
|---|---|
| تباعد ثقب المسمار | مركز-إلى-المسافة المركزية |
| أبعاد الشفة الأمامية | المنطقة المرئية الشاملة على اللوحة الأمامية |
| مواد الإسكان | سبائك الزنك والألومنيوم أو البلاستيك |
| متطلبات التدريع | درع معدني كامل للبيئات الحساسة للتوافق الكهرومغناطيسي-. |
| تصنيف IP | معيار IP20؛ IP65/IP67 للتعرض للغبار أو الرذاذ |
| جنس الموصل الخلفي | أنثى-إلى-أنثى تمر-من خلال أو ذيل الكابل |
📩 نصيحة لمشاريع OEM
إن توفير رسم لوحة بأبعاد الخلوص الداخلي هو أسرع طريقة للتأكد من ملاءمتها. يؤدي هذا إلى التخلص من-و-الإمام والخلف فيما يتعلق بتفاوتات القطع وتوجيه الكابل الخلفي.
الأسئلة المتداولة
هل يمكن أن يكون للمنفذين الموجودين في محول-منفذ مزدوج أطوال كابل مختلفة؟
نعم. يمكن أن تحتوي الإصدارات المخصصة على أطوال كابلات خلفية مختلفة لكل منفذ. يعد هذا أمرًا شائعًا عندما تكون نقطتا الاتصال الداخليتان على مسافات مختلفة خلف اللوحة.
ما سُمك اللوحة الذي تدعمه عادةً محولات المنافذ المزدوجة-؟
تدعم معظم الإصدارات القياسية سمك اللوحة الصناعية والعلبة المشتركة. بالنسبة للحاويات الأكثر سمكًا، تتوفر متغيرات التثبيت-الممتدة أو المشبك-. تأكد مع المورد إذا كان سمك اللوحة خارج النطاق القياسي.
هل تتوفر محولات المنافذ المزدوجة-في الإصدارات ذات التصنيف IP65؟
الإصدارات القياسية هي عادةً IP20 (داخلي، بدون دفقة). تتوفر إصدارات IP65/IP67 المزودة بحشيات وأغطية محكمة الغلق للغسيل في البيئات الخارجية أو الخارجية، ولكن يجب تحديدها في مرحلة عرض الأسعار.
هل يدعم USB-C الموجود في محول اللوحة الشحن والفيديو؟
ليس بالضرورة. USB-C هو عامل شكل الموصل. ما إذا كان محول لوحة معين يدعم البيانات فقط، أو البيانات + الشحن، أو البيانات + الفيديو (وضع Alt) يعتمد على الأسلاك الداخلية. تأكد دائمًا من الوظيفة المطلوبة قبل الطلب.
ماذا يحدث لجودة إشارة HDMI عند تشغيل الكابل الخلفي الأطول؟
بالنسبة إلى HDMI بدقة أعلى، فإن الكابلات السلبية لها حد عملي للطول قد تتدهور الإشارة بعد تجاوزه. إذا كان الكابل الخلفي طويلًا، فتأكد مع المورد ما إذا كانت هناك حاجة إلى كابل نشط أو مكيف إشارة.
هل تحتاج إلى محول تثبيت لوحة ثنائي المنافذ-مخصص؟
أرسل لنا الخاص بكمجموعة المنافذ وحجم فتحة اللوحة وسمك اللوحة وطول الكابل الخلفي وإصدار USB/HDMI. سوف نقوم بتأكيد الملاءمة وإرجاع الرسم.
- المجموعات القياسية (USB مزدوج-A، USB مزدوج-C، USB-A + USB-C، HDMI + USB-A، HDMI + USB-C) متاحة.
- يتوفر طول الكابل المخصص ومواد الإسكان وتخطيط المنفذ لمشاريع OEM.
- لست متأكدا من المجموعة التي تناسبك؟ قم بوصف تخطيط اللوحة الخاصة بك وسنوصي بذلك.
المصدر محولات تثبيت لوحة-منفذ USB وHDMI مزدوجة
كابل بريمييرتقوم بتصنيع مهايئات تثبيت لوحة -منفذ USB-A وUSB-C وHDMI مزدوجة لخزائن التحكم ولوحات HMI وأجهزة الكمبيوتر الصناعية والأكشاك ومعدات OEM. التكوينات القياسية والمخصصة المتاحة. اتصل بفريقنا الهندسي للحصول على دعم المواصفات أو عرض الأسعار.
