XT30 2+2 دليل كابل رأس الأداة:
الطاقة، CAN الإشارة وأنواع الموصلات

الكابل XT30 2+2 CANهو عبارة عن حل موصل -مدمج مكون من أربعة جهات اتصال شائع الاستخدام من أجليمكن لرأس أدوات الطابعة ثلاثية الأبعاد توصيل الأسلاك. فهو يجمعاثنين من دبابيس الطاقة الكبيرة (24V / GND)معدبابيس إشارة أصغر (CAN_H / CAN_L)في مسكن واحد مستقطب.

يصل كابل واحد وإجراء تزاوج واحد - من الطاقة واتصال CAN إلى لوحة رأس الأدوات، بينما يتصل الطرف الساخن والمراوح وأجهزة الاستشعار ومحرك الطارد محليًا على اللوحة.

يشرح هذا الدليل ماهية XT30 2+2 في الواقع، وكيف يتم تقسيم إشارات الطاقة وCAN داخل الموصل، ولماذا لوحات رأس الأدوات مثلبي تي تي SB2209, SB2240وسلسلة إي بي بيعادة استخدامه، وكيفية الاختيار بينذكر مستقيم، أنثى مستقيمة، ذكر مثبت على اللوحة وأنثى بزاوية 90 درجةالإصدارات.

بالنسبة لمشتري المعدات الأصلية وبائعي أدوات Voron وموزعي ملحقات الطابعة ثلاثية الأبعاد ومتكاملي أحزمة الكابلات، يمكن أيضًا تخصيص عائلة الموصل نفسها بواسطةالطول، وقياس الأسلاك، والدبابيس، ووضع العلامات والتعبئة والتغليف- راجعقائمة مراجعة المشتري -مجمّعةأقل.

ما هو كابل رأس الأداة XT30 2+2 CAN؟

انموصل XT30 2+2.هو أحد أشكال موصل الطاقة-المعروف XT30، والذي تم تعديله ليتم حملهكل من القوة والإشارة في زوج تزاوج واحد:

• 2 دبابيس كبيرة- جهات اتصال الطاقة باستخدام نفس تنسيق الدبوس مثل XT30 القياسي، بحجم مناسب لتحميل رأس أدوات الطابعة ثلاثية الأبعاد النموذجية عند 24 فولت.
• 2 دبابيس صغيرة- جهات اتصال الإشارة الحالية المنخفضة-المخصصة لـيمكن الحافلةالزوج التفاضلي.

السكن هومستقطبة ميكانيكيا، لذلك لا يمكن للموصل أن يتزاوج إلا في اتجاه واحد. ومع ذلك، فإن الاستقطاب يفعل ذلكلاضمان صحة دبوس الكابل - يجب التحقق من VIN وGND وCAN_H وCAN_L باستخدام مقياس متعدد قبل تشغيل -الطاقة، نظرًا لأنه لا يمكن اكتشاف التجعيد غير الصحيح داخل الهيكل عن طريق المفتاح وحده.

في أنظام رأس الأدوات CANbus، فإن هذا الكابل الفردي يحل محل ما يمكن أن يكون عبارة عن سلكين منفصلين: سلك طاقة سميك وكابل إشارة مزدوج مجدول-محمي. بالنسبة لرأس الأدوات المتحرك، عدد أقل من الكابلات يعني سلسلة كابلات أكثر نظافة وسحبًا أقل على القنطرة.

إشارة الطاقة مقابل إشارة CAN: VIN/GND وCAN_H/CAN_L

داخل كابل رأس الأدوات XT30 2+2، تتمتع الموصلات الأربعة بوظائف مختلفة تمامًا. قد يؤدي خلطها إلى إتلاف لوحة رأس الأداة بشكل دائم.

يجب أن يتم حمل CAN_H وCAN_L بواسطة أزوج ملتويلحصانة الضوضاء. يعمل الزوج جنبًا إلى جنب مع موصلات الطاقة داخل نفس الغلاف الخارجي - ولكنهما كهربائيًا يظلان دائرتين مستقلتين.

لماذا تستخدم لوحات Toolhead CAN موصلات XT30 2+2.

تحتاج لوحات CAN المثبتة على رأس الأدوات - (BTT SB2209، SB2240، EBB36، EBB42، Mellow Fly SHT، وما إلى ذلك) إلى طاقة 24 فولت ووصلة بيانات CAN يتم تسليمها إلى عربة متحركة. العديد من الخصائص تجعلإكس تي 30 2+2خيار مشترك لهذا الدور:

• حل كابل-مفرد.حزام واحد في سلسلة الكابل بدلاً من تشغيلتين منفصلتين.
• التزاوج المستقطب.يتزاوج المبيتان - الكبير والصغير في اتجاه واحد فقط (ملاحظة: هذا يمنع التوصيل العكسي، ولكنه لا يتحقق من صحة الأسلاك الداخلية).
• القدرة الحالية الكافية لأحمال رأس الأدوات النموذجيةعندما يتم تحديد تصنيف الموصل ومقياس السلك والسحب الحالي بشكل صحيح.
• بصمة مدمجة.مساحة PCB أصغر من رؤوس XT30 + JST المنفصلة.
• الحقل-صالح للخدمة.يمكن للمشغلين فصل رأس الأداة للصيانة دون فك الكتل الطرفية.
• تكلفة منخفضة-ومتوفرة على نطاق واسع.أدوات XT30 ناضجة. يضيف المتغير 2+2 دبابيس إشارة بدون تصنيع غريب.

والنتيجة هي اختيار موصل عملي للعديد من تصميمات رؤوس أدوات CAN، مع الحفاظ على سهولة التجميع والتوصيل والاستبدال نسبيًا.

أنواع موصلات XT30 2+2

يتم تقديم XT30 2+2 في أربعة أشكال مادية شائعة. الاختيار الصحيح يعتمد علىحيث يعيش الموصل(نهاية الكابل مقابل نهاية اللوحة) وكيف يحتاج الكابل للخروج(مستقيم مقابل الزاوية اليمنى).

1. موصل XT ذكر مستقيم 30 2+2

الذكر مستقيمهو دبابيس التوصيل المضمنة القياسية - التي تواجه الأمام، ويخرج الكابل بشكل مستقيم للخلف.

• الأفضل لـ:كبل مضمّن قياسي، جانب -رأس الأداة أو جانب-وحدة التحكم.
• الميزة الرئيسية:تزاوج بسيط وتخطيط مضمن مشترك يقترن مع معظم رؤوس الأدوات ولوحات CAN المضيفة.
• يجب على المشتري تأكيد:الموصل الجانبي المعاكس - (عادةً ما يكون أنثى مستقيمة على لوحة التزاوج أو الحزام) واتجاه الدبوس المطلوب.

2. موصل XT أنثى مستقيم 30 2+2

الأنثى مستقيمةهو إصدار المقبس المطابق - "طرف الكابل" الأكثر شيوعًا والمستخدم للتزاوج مع رأس ذكر على PCB أو قابس مضمن ذكر.

• الأفضل لـ:كابلات التمديد وجانب التزاوج لأي ذكر XT30 2+2.
• الميزة الرئيسية:اختيار الكابل العالمي-النهاية؛ يقترن بشكل نظيف مع كل من الذكور المضمنة وذكور تركيب اللوحة-.
• يجب على المشتري تأكيد:اتجاه Pinout (أي جانب VIN مقابل GND عند مشاهدته من مدخل السلك) بحيث يتزاوج الحزام بشكل صحيح مع الشاشة الحريرية للوحة الخاصة بك.

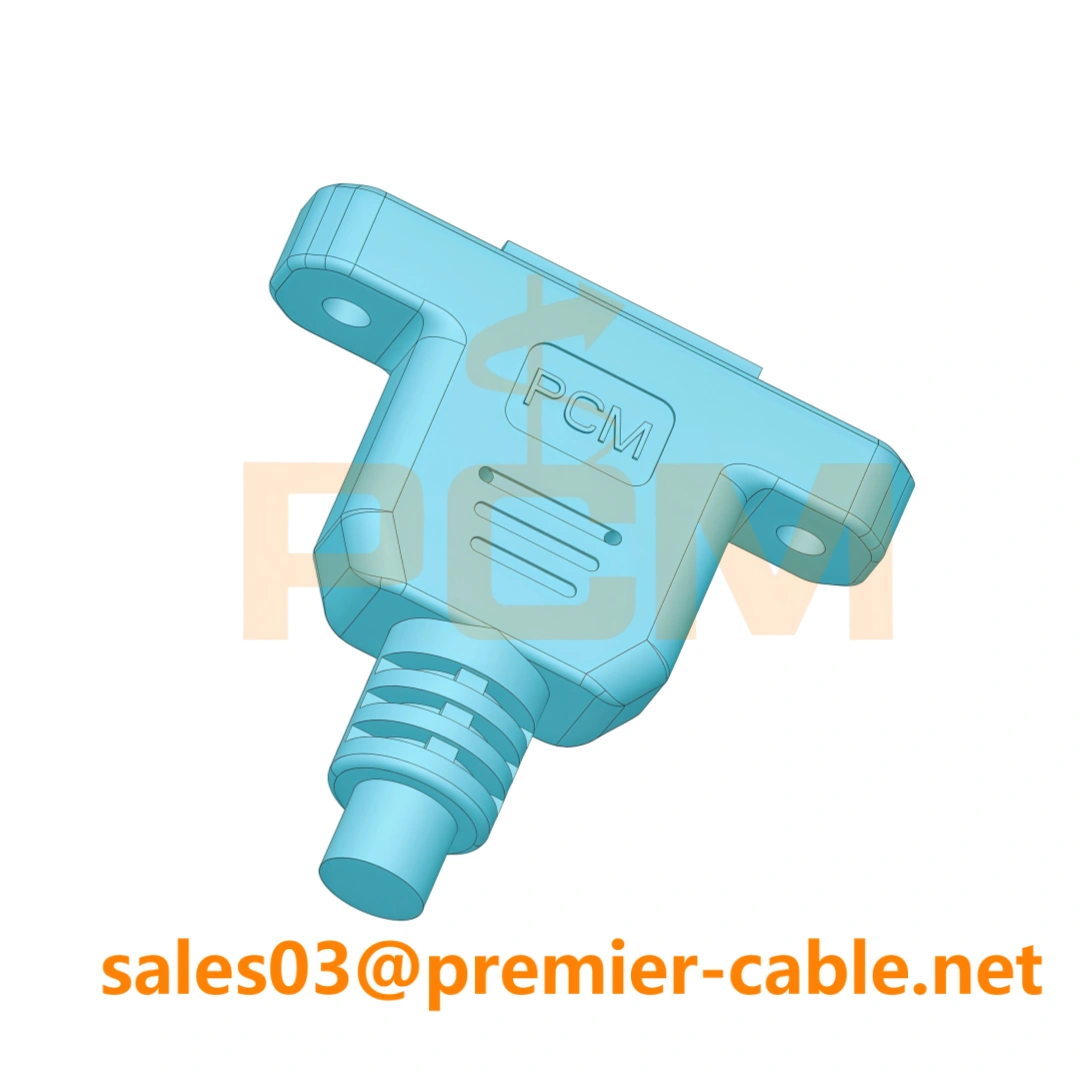

3. موصل تركيب اللوحة ذكر XT30 2+2

اللوحة جبل الذكوريحتوي على غلاف ذو حواف مصمم للتثبيت من خلال فتحة العلبة، مع أكواب لحام أو أسلاك توصيل في الداخل.

• الأفضل لـ:حاويات الطابعة، أو حواجز صندوق التحكم، أو أي تركيب ثابت حيث يجب أن يظل الموصل مثبتًا.
• الميزة الرئيسية:تم الإصلاح، والضغط على-التثبيت المريح؛ يمتص جسم الموصل قوى التوصيل/الفصل بدلاً من نقلها إلى الكابل.
• يجب على المشتري تأكيد:بالضبطأبعاد قطع اللوحة(العرض × الارتفاع، ونمط ثقب المسمار) واتجاه التركيب(في أي اتجاه تواجه درجة المفاتيح).

موصل 4. 90-درجة لليمين-زاوية أنثى XT30 2+2.

ال90-درجة (الزاوية اليمنى) أنثىيقوم بتوجيه الكابل بشكل جانبي خارج جسم الموصل بدلاً من توجيهه إلى الخلف بشكل مستقيم.

• الأفضل لـ:توجيه المساحة-الضيقة على حامل رأس الأداة، أو في أي مكان يكون الخلوص العلوي فوق الموصل محدودًا.
• الميزة الرئيسية:يقلل من إجهاد انحناء الكابل والعمق الإجمالي - ويخرج الحزام بالتوازي مع لوحة PCB لرأس الأداة بدلاً من الدفع بشكل مستقيم إلى أعلى داخل القنطرة.
• يجب على المشتري تأكيد: اتجاه الانحناء(الخروج الأيسر مقابل الأيمن بالنسبة للمفتاح) وأن هناك مساحة جانبية كافية لتمهيد الكابل.

ملخص الاختيار

التطبيقات الشائعة: لوحات رأس الأدوات BTT SB2209 وSB2240 وEBB

يتم استخدام XT30 2+2 على نطاق واسع كموصل طاقة + CAN في لوحات رؤوس الأدوات الحديثة. تشمل حالات الاستخدام النموذجية ما يلي:

• كابل BTT SB2209 CAN- يقترن بلوحة رأس الأدوات BIGTREETECH SB2209 (RP2040 / CAN)، والتي تُستخدم بشكل شائع فيفورون 2.4، فورون ترايدنت وفورون 0يبني مع Stealthburner.
• كابل BTT SB2240 CAN- لمتغير SB2240 باستخدام برنامج التشغيل TMC2240.
• يمكن أن كابل رأس الأدوات EBBيمكن استخدام - مع عمليات تثبيت لوحة رأس الأدوات BIGTREETECH EBB36 / EBB42 CAN المحددة، اعتمادًا على نوع الموصل ومراجعة اللوحة والدبابيس.
• يمكن كابل رأس الأدوات Voron- تحدد أدلة توصيلات مجتمع Voron بشكل عام XT30 2+2 من لوحة CAN لمضيف U2C / UTOC إلى رأس الأدوات.

نحن لا ندعي التوافق العالمي - نؤكد التثبيت والملاءمة الميكانيكية على اللوحة الخاصة بك قبل الطلب بالجملة.

Pinout وملاحظات السلامة قبل التشغيل

قائمة مرجعية قصيرة قبل-الرحلة قبل تطبيق 24 فولت:

1. تحقق من تطابق أحجام الدبوس مع الوظيفة.يجب أن تهبط الطاقة على الدبوسين الكبيرين؛ يجب أن تهبط على الدبوسين الصغيرين. أبدا مبادلة.
2. تحقق من قطبية VIN.استخدم مقياسًا متعددًا على طرف الكابل قبل توصيله بلوحة رأس الأدوات. قد يؤدي عكس 24 فولت إلى إتلاف لوحة رأس الأدوات أو الأجهزة الإلكترونية المتصلة بشكل دائم.
3. قم بتأكيد اتجاه CAN_H / CAN_L.لن تؤدي أزواج CAN المعكوسة عادةً إلى إتلاف جهاز الإرسال والاستقبال، لكن الناقل لن يتصل.
4. تحقق من إنهاء حافلة CAN.احتياجات حافلة CAN السلكية بشكل صحيح120 Ω إنهاء عند كلا الطرفين(لوحة CAN المضيفة ولوحة رأس الأدوات). تحتوي معظم لوحات رأس أدوات BTT على وصلة وصل للإنهاء - تؤكد أنه تم ضبطها وفقًا لمخطط الأسلاك الخاص بالشركة المصنعة.
5. فحص العقص ومفاصل اللحام.يمكن أن يؤدي تجعيد التيار العالي السائب- إلى ارتفاع درجة حرارة الجهاز أو حدوث قوس أو إتلاف الهيكل أو حدوث مشكلات متقطعة في طاقة رأس الأداة.
6. قم بشد-فك الكابل.لم يتم تصميم مقابس XT30 2+2 لتحمل التوتر المستمر - لتثبيت الكابل على كلا الطرفين.

للمشترين بالجملة: ما يجب تأكيده قبل طلب عرض الأسعار

بالنسبة لمشتري المعدات الأصلية وبائعي أدوات Voron وموزعي ملحقات الطابعة ثلاثية الأبعاد ومتكاملي أحزمة الكابلات، يجب تأكيد التفاصيل التالية قبل عرض الأسعار. يؤدي إرسالها جميعًا مقدمًا إلى تقصير دورة عرض الأسعار بشكل كبير وتقليل مراجعات العينات.

هذه هي نفس القائمة المرجعية التي نعمل عليها داخليًا عند التحضيركابل رأس الأدوات المخصص XT30 2+2 CANالاقتباسات ويمكن OEM تسخير الكابلطلبات. عادةً ما يتلقى المشترون الذين يقدمون معلومات كاملة عرض أسعار وعينة من المهلة الزمنية في جولة واحدة، بدلاً من رسالتين أو ثلاث رسائل بريد إلكتروني-و-مستلمة.

التعليمات

س: هل XT30 2+2 هو نفس XT30 العادي؟

لا. يحتوي الطراز XT30 القياسي على منفذي طاقة كبيرين فقط. يضيف XT30 2+2 دبابيس إشارة صغيرة إضافية لـ CAN_H وCAN_L. إنها غير متوافقة مع -.

س: هل خطوط الكهرباء CAN_H وCAN_L؟

رقم CAN_H وCAN_L هماإشارة-الخطوط التفاضلية فقطللحافلة CAN. قد يؤدي تطبيق 24 فولت عليها إلى إتلاف جهاز الإرسال والاستقبال CAN ورأس الأداة MCU بشكل دائم.

س: هل يمكنني استخدام كابل XT30 2+2 واحد لكل من BTT SB2209 وEBB36؟

ميكانيكيًا، تستخدم كلتا اللوحتين عادةً موصل XT30 2+2 - ولكنيمكن أن تختلف تعيينات التثبيت بين نماذج اللوحة والمراجعات. تحقق دائمًا من الشاشة الحريرية الموجودة على اللوحة الخاصة بك قبل الاتصال.

س: هل يجب أن يكون زوج CAN ملتويًا؟

نعم. يجب أن يكون CAN_H وCAN_L أزوج ملتويللحصانة من الضوضاء، خاصة عند التشغيل جنبًا إلى جنب مع زوج طاقة 24 فولت داخل سلسلة الكابل.

س: ما هو مقياس الأسلاك الذي يجب أن تكون عليه خطوط الكهرباء؟

عادة16-18 أوغلـ VIN/GND عند تشغيل رأس الأداة. زوج CAN عادة ما يكون22-24 أوغ. يعتمد الاختيار النهائي على طول الكابل والسحب الحالي ومتطلبات السلامة المحلية لديك.

س: هل أحتاج إلى 120 درجة إنهاء عند طرف رأس الأداة؟

نعم يتطلب ناقل - CAN120 Ω إنهاء عند كلا الطرفين الماديينمن الحافلة. تشتمل معظم لوحات CAN ذات رؤوس الأدوات على مقاوم إنهاء يتم تمكينه بواسطة وصلة العبور. تحقق من وثائق الشركة المصنعة.

س: هل يمكنني الحصول على طول مخصص ومجموعة موصلات؟

نعم - راجع CTA أدناه للحصول على تفاصيل الاستفسار المجمع.

هل تحتاج إلى كابل رأس الأدوات XT30 2+2 CAN المخصص؟

نحن نوفر كابلات رأس الأدوات XT30 2+2 CAN لمشاريع تصنيع المعدات الأصلية والمتكاملة والمشتريات المجمعة-. لطلب عرض أسعار، يرجى تقديم:

• نموذج لوحة رأس الأدوات(على سبيل المثال BTT SB2209 RP2040، SB2240، EBB36 v1.2، EBB42 v1.1)
• نوع الموصل في كل طرف(ذكر مستقيم، أنثى مستقيمة، ذكر مثبت على اللوحة، أنثى بزاوية 90 درجة)
• طول الكابل
• بينوت(مهمة VIN / GND / CAN_H / CAN_L، مع الإشارة إلى الشاشة الحريرية للوحة الخاصة بك)
• الكمية المطلوبة
• خياري:مقياس السلك، نوع السترة، التغطيه، وضع العلامات

نحن حاليا فيما قبل-مرحلة الإنتاج/الاستفسار المجمع. سيتم تأكيد pinout النهائي والمهلة الزمنية للعينة وموك كتابيًا قبل تقديم أي طلب.
