وصف المنتجات

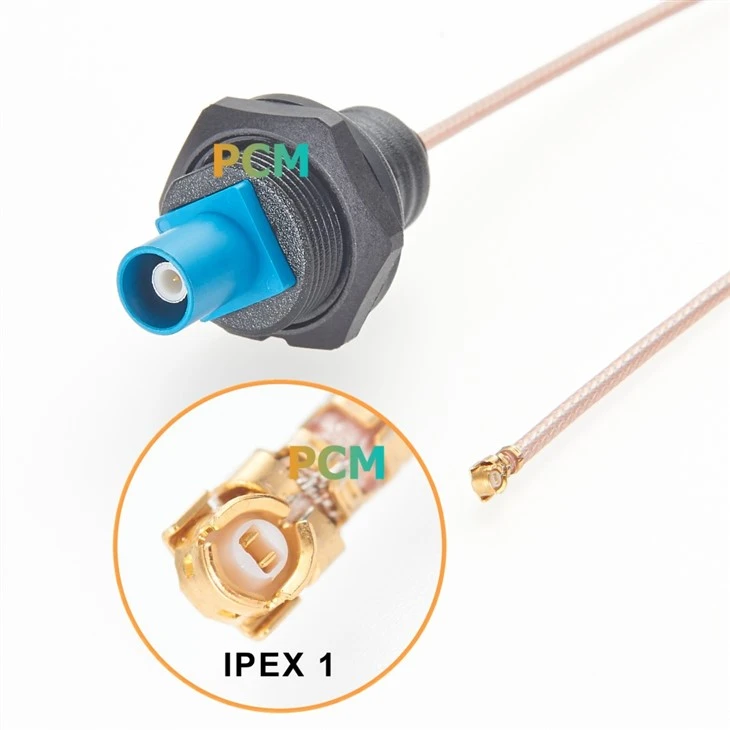

يعد كابل IPEX UFL إلى Fakra RF Antenna RG178 عبارة عن كابل تردد راديوي عالي الأداء - مصمم لأنظمة اتصالات السيارات والأجهزة اللاسلكية. يتميز هذا الكابل بموصل IPEX Gen 1 على أحد الطرفين وقابس تثبيت لوحة مستقيمة من النوع Fakra Z -من الطرف الآخر، وهو مناسب لتركيب لوحة مقاس 16 مم، مما يضمن اتصالات مستقرة وموثوقة. يستخدم PCM-0891 كبل RG178 متحد المحور بمقاومة 50 أوم، مما يدعم إرسال الإشارات عالية التردد لتقليل الفقد ونقل البيانات بكفاءة.
يفي موصل Fakra بمعايير السيارات-ويتمتع بتصنيف حماية IP67، مما يوفر مقاومة ممتازة للماء والغبار والاهتزاز، مما يجعله مناسبًا لبيئات السيارات القاسية. يُستخدم هذا الكابل على نطاق واسع في اتصالات هوائيات Wi-Fi وLTE وGNSS للسيارات، وبوابات إنترنت الأشياء الصناعية، ووحدات PCB المدمجة لاتصالات الهوائي الخارجي، والبث عبر الأقمار الصناعية، ووحدات الاتصالات اللاسلكية، والأجهزة الأخرى، مما يوفر اتصالات مستقرة وموثوقة لمختلف -تطبيقات التردد اللاسلكي عالية التردد، خاصة تلك التي تتطلب تركيب اللوحة.
مواصفة
| اسم المنتج | IPEX UFL إلى كابل هوائي فقرا RF RG178 |
| رقم الجزء | PCM-0891 |
| مقاومة | 50 أوم |
| حجم انقطاع اللوحة | 16 ملم |
| التطوير التنظيمي |
1.78 ملم |
| الموصل 1 | فقرا ذكر Z-كود |
| الموصل 2 | IPEX1 |
| نوع الكابل |
RG178 |
وظيفة التحويل البيني
التحويل البيني بين واجهات I-PEX وFakra
تتمتع واجهات I-PEX (الجيل الأول من U.FL / MHF) وFakra بتصميمات مختلفة، ولكن في العديد من التطبيقات، يكون التحويل البيني مطلوبًا عبر محول، خاصة عندما تكون واجهات الاتصال بين الأجهزة مختلفة، أو عند توصيل وحدة RF بنظام هوائي السيارة.
وظيفة المحول:
من خلال التحويل من موصل الجيل الأول I-PEX (U.FL) أو MHF إلى موصل Fakra، يمكن توصيل وحدة RF صغيرة وقوية مدمجة بنظام هوائي السيارة. يكون المحول عادةً جزءًا من مجموعة كبل التردد اللاسلكي، حيث يقوم بتوصيل هذين الموصلين القياسيين المختلفين.
يعد هذا التحويل شائعًا في أنظمة السيارات، على سبيل المثال، توصيل وحدة لاسلكية مضمنة (عادةً باستخدام واجهة الجيل الأول I-PEX أو MHF) بهوائي السيارة (عادةً باستخدام واجهة فقرا). يجب أن تكون أجهزة السيارات متكاملة مع أنظمة الاتصالات اللاسلكية والملاحة والبث في السيارة.
التطبيقات الشائعة:
الاتصال اللاسلكي للمركبة: عند توصيل الوحدات اللاسلكية للمركبة (مثل 4G/5G وWi-Fi وBluetooth وما إلى ذلك) بنظام هوائي السيارة (مثل GPS وراديو DAB)، يتم استخدام محول لتوصيل واجهة I-PEX أو MHF من الجيل الأول بواجهة Fakra، مما يضمن نقل إشارة التردد اللاسلكي بشكل مستقر.
البث عبر الأقمار الصناعية: في أنظمة البث عبر الأقمار الصناعية للمركبات، تستخدم وحدة استقبال الأقمار الصناعية عادةً موصل الجيل الأول I-PEX أو MHF، بينما تستخدم واجهة الهوائي عادةً موصل Fakra. يتيح المحول الاتصال السلس بين الاثنين.
رسم
