تجميعات كبل تمديد Deutsch DT: التوصيل-والتشغيل-الأسلاك للبيئات القاسية
تم تجميع -كابلات تمديد DT04-إلى-DT06 مسبقًا من 2 سنًا إلى 12 سنًا. مختوم بـ IP67، 16AWG، جاهز للتركيب - لا يتطلب أي قطع أو ربط أو تجعيد ميداني. مصممة لمصابيح العمل LED وأجهزة الاستشعار وأنظمة وحدة التحكم الإلكترونية والآلات الزراعية ومعدات البناء والتطبيقات البحرية.
- يعد كبل تمديد Deutsch DT عبارة عن-مقبس DT04 تم تجميعه مسبقًا-إلى-مجموعة قابس DT06 التي تعمل على توسيع اتصالات DT الحالية دون قطع الأسلاك الأصلية أو ربطها.
- متوفر في تكوينات 2-pin و3-pin و4-pin و6-pin و8-pin و12-pin باستخدام سلك 16AWG مُصنف بـ 13 أمبير لكل جهة اتصال عند 13.5 فولت تيار مستمر.
- IP67 - محكم الغلق عند التزاوج، درجة حرارة التشغيل -55 درجة إلى +125 درجة، قفل إسفيني مقاوم للاهتزاز - - مناسب للسيارات والزراعة والبناء والبيئات البحرية.
- التطبيقات الشائعة: تمديد ضوء العمل LED، وأسلاك المستشعر/المشغل، ووصلات وحدة التحكم الإلكترونية وحافلة CAN، والتعديل التحديثي لأدوات الآلات الزراعية وآلات البناء.
- أطوال مخصصة (0.5 م إلى 10 م+)، وتكوينات الدبوس، والتصميمات المقولبة، وملصقات OEM متاحة مع موك من 100 قطعة.
تعريف:إن مجموعة كابلات تمديد Deutsch DT عبارة عن مجموعة أسلاك تم إنهاؤها في المصنع مع مقبس DT04 من أحد الطرفين وقابس DT06 من الطرف الآخر، مما يؤدي إلى إنشاء امتداد مضمن مختوم بين واجهتين Deutsch DT الحاليتين.
📋 المحتويات
ما هي مجموعة كابلات تمديد Deutsch DT؟
مجموعة كابلات تمديد Deutsch DT عبارة عن مجموعة أسلاك يتم تجميعها في المصنع -وتقوم بالتوصيل بين واجهتين موجودتين من Deutsch DT. يحمل أحد الطرفين وعاء DT04 (مبيت الدبوس)؛ الطرف الآخر يحمل قابس DT06 (مبيت المقبس). عند التزاوج، فإنه ينشئ امتدادًا محكمًا ومقاومًا للاهتزاز-دون أي تعديل على الحزام الأصلي.
بدلاً من قطع الأسلاك، وتجريد العزل، وتجعيد جهات الاتصال مقاس 16 في الحقل، والأمل في صمود الختم خلال موسم الطين، فإن كابل تمديد التوصيل-والتشغيل-يلغي هذه الخطوات تمامًا. استنادًا إلى تعليقات الإنتاج لدينا، تمثل اتصالات DT المجعدة الميدانية- حصة كبيرة من عوائد الضمان في-مجموعات إضاءة الطرق الوعرة - عمق التجعيد الضعيف وموانع التسرب البينية التالفة هما أكثر وضعي الفشل شيوعًا.
يتم استخدام كابلات تمديد Deutsch DT عندما يكون الحزام الأصلي قصيرًا جدًا أو يحتاج الجهاز إلى تغيير مكانه:
- تمديد الطاقة لمصابيح العمل LED والإضاءة المساعدة
- نقل الإشارات لأجهزة الاستشعار والمحركات وأجهزة تشفير السرعة/الموضع
- وحدة التحكم الإلكترونية، وحافلة CAN، وأسلاك نظام اتصالات المركبات
- صيانة وتحديث الأسلاك في الآلات الزراعية وآلات البناء
- توزيع الطاقة البحرية والطرق الوعرة-والصناعية المقاومة للماء
PCM-S-0717: كابل تمديد 2P
PCM-S-0718: كابل تمديد 3P
كابل تمديد Deutsch DT - المواصفات الفنية
جميع كابلات تمديد Deutsch DT في هذه السلسلة مبنية على منصة TE Connectivity Deutsch DT (المعروفة سابقًا باسم Deutsch Engineered). تنطبق المواصفات التالية على نظام الموصل وبناء الكابل القياسي.
| المعلمة | مواصفة |
|---|---|
| سلسلة موصل | الألمانية DT (اتصال TE) |
| حجم الاتصال | الحجم 16 (قطر 1.6 ملم) |
| التقييم الحالي | 13 أمبير لكل جهة اتصال (مستمر، 23 درجة) |
| تصنيف الجهد | 13.5 فولت تيار مستمر (النظام) / 500 فولت تيار متردد (تحمل العزل الكهربائي) |
| مقياس الأسلاك | معيار 16 AWG (متوافق مع 14-20 AWG) |
| تصنيف مقاوم للماء | IP67 (حالة التزاوج، وفقًا للمواصفة IEC 60529) |
| درجة حرارة التشغيل | −55 درجة إلى +125 درجة |
| اتصل بالمقاومة | أقل من أو يساوي 5 mΩ الأولي |
| دورات التزاوج | 100+ دورات (حسب مواصفات اتصال TE) |
| مقاومة الاهتزاز | قفل إسفين + ختم بيني؛ يلبي ملفات الاهتزاز SAE J1455 |
| المواد العازلة | نايلون لدن بالحرارة (مملوء بالزجاج) |
| ختم | ختم سيليكون بيني + ختم سلكي على كل تجويف |
| تكوينات دبوس | 2P, 3P, 4P, 6P, 8P, 12P |
| طول الكابل القياسي | 1 م، 2 م (مخصص 0.5-10 م متاح) |
ملاحظة هندسية:ينطبق تصنيف 13 A عند درجة حرارة محيطة تبلغ 23 درجة. عند درجة حرارة +105 درجة حرارة حجرة المحرك، ينخفض معدل الانخفاض إلى ما يقرب من 7-8 أمبير لكل جهة اتصال. تحقق دائمًا من المتطلبات الحالية مقابل منحنى تخفيض السرعة الكامل لسلسلة TE Connectivity DT فيورقة البيانات الألمانية DT.
PCM-S-0722: كبل تمديد 12P - تكوين DT كامل ذو 12 سنًا
ما أهمية توصيل الأسلاك-و-التشغيل في البيئات القاسية
في البيئات القاسية، يحدث فشل الأسلاك بسبب أكثر من الحمل الكهربائي الزائد. دخول الرطوبة من خلال التوصيلات غير المغلقة، والاهتزاز-القلق الصغير-المستحث عند جهات الاتصال سيئة التجعيد، وتلوث الغبار في التجاويف المكشوفة، وجودة التثبيت الميداني غير المتسقة، كلها عوامل تساهم في الفشل المبكر.
يعالج كابل تمديد Deutsch DT المُجمَّع مسبقًا- أوضاع الفشل هذه في مرحلة التصنيع بدلاً من تركها للفنيين الميدانيين الذين يعملون تحت ضغط الوقت:
- جودة تجعيد يمكن التحكم فيها.يستخدم العقص في المصنع أدوات تطبيق تمت معايرتها مع التحقق من اختبار السحب- (وفقًا لمواصفات TE Connectivity: قوة سحب أكبر من أو تساوي 80 N على جهات اتصال بحجم 16). أدوات التجعيد اليدوية-تنتج نتائج متغيرة.
- مختوم من اليوم الأول.يتم تثبيت موانع التسرب والأختام السلكية -مسبقًا وفحصها قبل الشحن. في تجربتنا الإنتاجية، يحتوي ما يقرب من 1 من كل 8 وصلات DT المجمعة ميدانيًا على سدادة سلكية تم وضعها بشكل خاطئ مما يسمح بامتصاص الرطوبة.
- لا يوجد تعديل للحزام.يظل حزام OEM الأصلي سليمًا. يحافظ هذا على تغطية الضمان ويجعل استكشاف الأخطاء وإصلاحها في المستقبل أمرًا سهلاً - افصل الامتداد واختبر كلا الجانبين بشكل مستقل.
- تركيب أسرع.يتم تركيب كابل التوصيل-و-التشغيل في أقل من 60 ثانية. يستغرق التجميع الميداني لزوج موصل DT واحد (الشريط، والتجعيد، والإدراج، والتحقق، والختم) عادةً من 8 إلى 15 دقيقة اعتمادًا على عدد الدبوس وخبرة الفني.

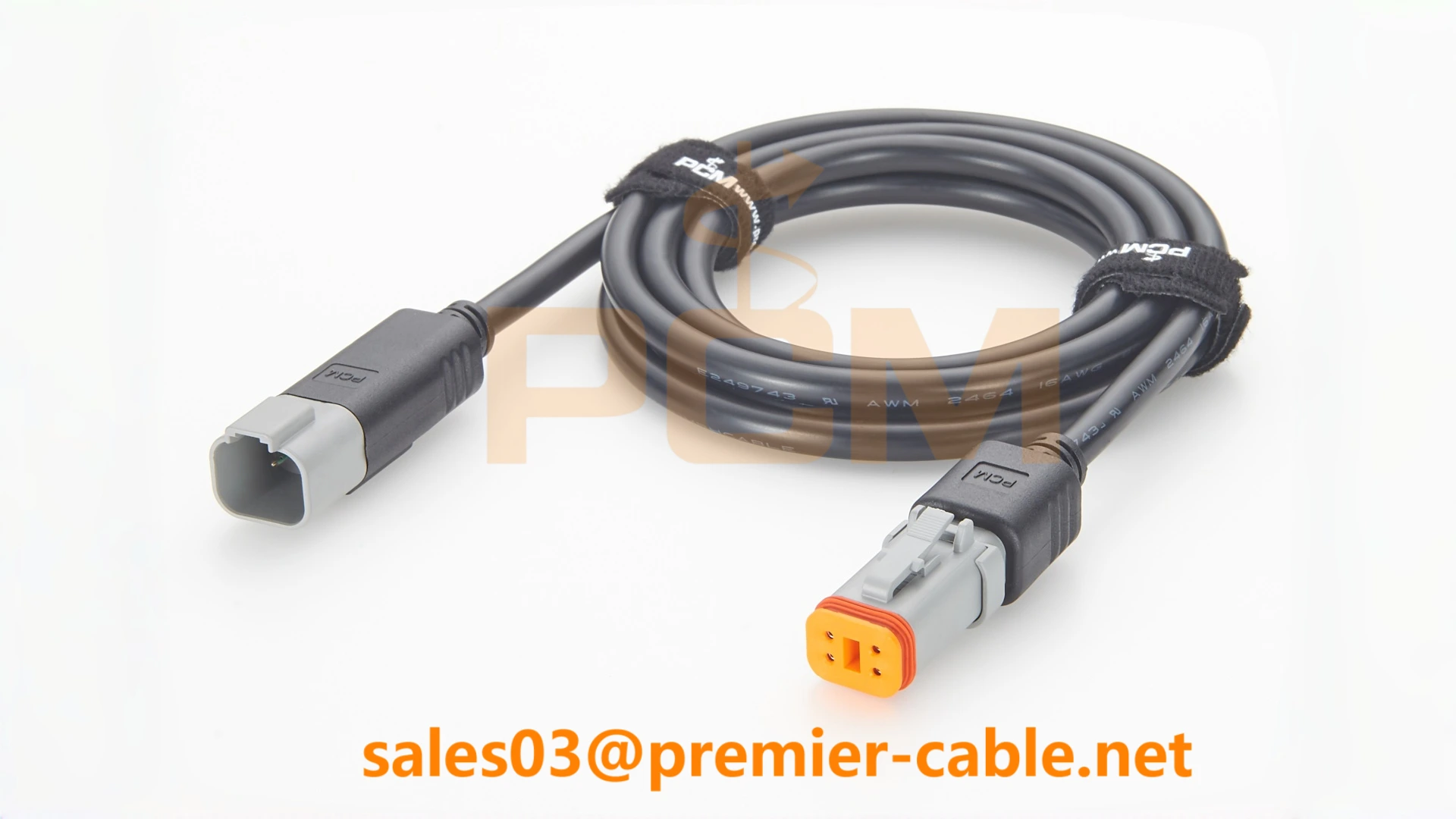

PCM-S-0719: كبل تمديد 4P - منتج نموذجي للاستخدام الميداني
⚠️ الفشل الميداني الشائع:في الآلات الزراعية التي تعمل في ظروف موحلة، يمكن لوصلات DT محكمة الغلق بشكل غير صحيح أن تمتص الرطوبة من 30 إلى 50 ملم على طول السلك عن طريق العمل الشعري. خلال موسم واحد، تؤدي أكسدة النحاس إلى زيادة مقاومة التلامس بما يكفي للتسبب في انقطاع متقطع للمستشعر. يعمل كابل التمديد المغلق - من المصنع على التخلص من مسار الفشل هذا.
التطبيقات الشائعة لكابلات تمديد Deutsch DT
تم تصميم سلسلة Deutsch DT في الأصل بواسطة شركة Deutsch Engineered (المعروفة الآن باسم TE Connectivity) لتطبيقات -المركبات الثقيلة وتطبيقات الطرق الوعرة-. ترث كابلات التمديد هذه المتانة وتخدم خمس فئات أساسية من التطبيقات.
| طلب | عدد الدبوس النموذجي | لماذا تناسب كابلات تمديد DT | مثال |
|---|---|---|---|
| أضواء العمل LED والإضاءة المساعدة | 2 دبوس، 4 دبوس | غالبًا ما تكون المصابيح مثبتة على السقف/المصد-بعيدًا عن مجموعة المفاتيح؛ اتصال مختوم ينجو من الغسل | PCM-S-0717 (2P)، PCM-S-0719 (4P) |
| أجهزة الاستشعار والمحركات | 3 دبوس، 4 دبوس | تتطلب أجهزة استشعار الموضع وأجهزة تشفير السرعة والملفات اللولبية استمرارية إشارة ثابتة تحت الاهتزاز | PCM-S-0718 (3P)، PCM-S-0719 (4P) |
| وحدات التحكم الإلكترونية وناقل CAN ووحدات التحكم | 8 دبوس، 12 دبوس | توصيلات دوائر متعددة -لمجموعة أدوات المحرك، والتحكم في علبة التروس، وأسلاك ناقل الاتصالات | PCM-S-0721 (8P)، PCM-S-0722 (12P) |
| الآلات الزراعية والبناء | 2-12 دبوس (يختلف) | الإصلاح الميداني والتعديل التحديثي والمعدات الموسمية حيث يجب أن يظل الحزام الأصلي سليمًا | النطاق الكامل من PCM-S-0717 إلى PCM-S-0722 |
| البحرية والطرق الوعرة-والصناعية | 2 دبوس، 6 دبوس | رش الملح، الغمر، التعرض للأشعة فوق البنفسجية - نظام موصل مغلق IP67 مصمم للتركيب الدائم في الهواء الطلق | PCM-S-0717 (2P)، PCM-S-0720 (6P) |
مصابيح العمل LED - حالة الاستخدام الأكثر شيوعًا
تمثل مصابيح العمل LED وأشرطة الإضاءة والمصابيح المساعدة أكثر من نصف طلبات كابلات تمديد Deutsch DT في سجلات الإنتاج لدينا. والسبب بسيط: يتم تركيب الأضواء على الأطراف المادية للمعدات (قضبان السقف، وإطارات المصد، وأذرع ذراع الرافعة)، ولا يصل حزام المصنع أبدًا تقريبًا.
يعالج ملحق 2-دبوس (PCM-S-0717) توصيلات طاقة بسيطة تصل إلى 13 أمبير - كافية لمعظم أشرطة LED التي تقل عن 150 وات عند 12 فولت. بالنسبة لأنظمة الإضاءة ذات التحكم في التعتيم أو الوميض أو درجة حرارة اللون، يحمل كبل ذو 4 سنون (PCM-S-0719) الطاقة بالإضافة إلى خطي إشارة.
PCM-S-0720: كابل تمديد 6P - السيارات والبحرية
وحدة التحكم الإلكترونية وناقل CAN - حيث يكون عدد الدبوس وPinout أكثر أهمية
تستخدم وحدات التحكم في المحرك، ووحدات التحكم في ناقل الحركة، وعقد ناقل CAN موصلات DT ذات 8-pin و12-pin. في هذه التطبيقات، يجب أن يتطابق تسلسل الأسلاك (pinout) مع تصميم النظام تمامًا - يمكن أن يؤدي تبديل دبوس واحد إلى توجيه CAN-H إلى الأرض، مما قد يؤدي إلى إتلاف IC لجهاز الإرسال والاستقبال.
بالنسبة إلى امتدادات وحدة التحكم الإلكترونية (ECU) متعددة -، نوصي المشترين بتقديم مخطط pinout المحدد أو الرجوع إلى رقم جزء موصل OEM (على سبيل المثال، DT04-8P مع الأطراف 1–2=CAN-H/L، 3–4=12V/GND، 5–8=مدخلات تناظرية). يتم تضمين التحقق من pinout المخصص في عملية مراقبة الجودة في الإنتاج لدينا.
PCM-S-0721: كابل تمديد 8P - وحدة التحكم الإلكترونية ومجموعة المحرك
تكوينات كابل تمديد Deutsch DT المتوفرة
يوفر Premier Cable ستة تكوينات قياسية لكابل تمديد Deutsch DT تغطي نطاق عدد دبوس DT الكامل-. تستخدم جميعها مبيتات TE Connectivity DT04/DT06 الأصلية مع جهات اتصال مجعدة بحجم المصنع - مقاس 16 وأختام سلك السيليكون.
| رقم الجزء | الموصل أ | الموصل ب | سلك | طول | الحالي (لكل دبوس) | التطبيقات النموذجية |
|---|---|---|---|---|---|---|
| PCM-S-0717 | DT04-2P | DT06-2S | 16 أوغ | 1 m | 13 A | مصابيح LED، وصلة طاقة، إشارة الجهد المنخفض-. |
| PCM-S-0718 | DT04-3P | DT06-3S | 16 أوغ | 1 m | 13 A | أجهزة الاستشعار، والمحركات، والطاقة + أسلاك الإشارة |
| PCM-S-0719 | DT04-4P | DT06-4S | 16 أوغ | 1 m | 13 A | أضواء العمل LED وأجهزة الاستشعار وأجهزة التحكم |
| PCM-S-0720 | DT04-6P | DT06-6S | 16 أوغ | 2 m | 13 A | السيارات والبحرية وأنظمة LED والصناعية |
| PCM-S-0721 | DT04-8P | DT06-8S | 16 أوغ | 2 m | 13 A | أحزمة المحرك، وحدة التحكم الإلكترونية، علبة التروس، أنظمة الاستشعار |
| PCM-S-0722 | DT04-12P | DT06-12S | 16 أوغ | 2 m | 13 A | وحدة التحكم الإلكترونية، CAN Bus، الآلات الزراعية، وحدات التحكم |
في معظم حالات الشراء، يتم تحديد عدد الدبوس المطلوب بالفعل بواسطة موصل تزاوج الجهاز أو مخطط الأسلاك. العوامل الرئيسية التي يجب على المشترين تأكيدها هي: تكوين الموصل، وطول الكابل، ومقياس السلك، وتسلسل الدبوس، وبيئة التشغيل.
بالإضافة إلى كابلات التمديد القياسية، يقدم Premier Cable أيضًا تكوينات مقسم ومحول Y- للتطبيقات التي تتطلب إشارة واحدة-إلى-توزيع الطاقة من خلال واجهة Deutsch DT:
PCM-S-0723: محول مقسم واحد إلى اثنين
PCM-S-0724: واحد-إلى-جهاز تقسيم على شكل حرف Y مع خيوط توصيل
كابل تمديد Deutsch DT مقابل القطع أو الربط أو إعادة -العقص
عندما يلزم تمديد مجموعة الأسلاك، فإن البديل عن التوصيل-وكابل التشغيل- هو قطع السلك الأصلي وإضافة الطول يدويًا. تلخص هذه المقارنة المفاضلات-استنادًا إلى ظروف التثبيت الميداني.
| عنصر المقارنة | الألمانية DT تمديد الكابلات | قص أو لصق أو إعادة -تجعيد |
|---|---|---|
| وقت التثبيت | < 60 seconds (plug in) | 8-15 دقيقة لكل اتصال |
| تسخير الأصلي | محفوظ - بدون تعديل | تغيرت بشكل دائم |
| IP67 سلامة الختم | تم التحقق من ختم المصنع- | يعتمد على تركيب الختم الفني |
| تجعيد الجودة | تم اختبار -التجعيد والسحب-في الماكينة (أكبر من أو يساوي 80 نيوتن) | المتغير - يعتمد على الأداة والمهارة |
| مقاومة الاهتزاز | قفل إسفين + ختم مزدوج | قد يؤدي لصق المؤخرة أو وصلة اللحام إلى التعب |
| استكشاف الأخطاء وإصلاحها | افصل عند التقاطع، واختبر كل جانب | يجب أن تتبع من خلال لصق |
| تأثير الضمان | حزام OEM لم يمس | قد يلغي ضمان الحزام |
| التكرار (دفعة) | كل كابل متطابق | الجودة تختلف من وحدة إلى أخرى |
| التكلفة لكل اتصال | ارتفاع تكلفة المواد، وانخفاض تكلفة العمالة | انخفاض تكلفة المواد، وارتفاع تكلفة العمالة |
| مناسبة ل | الصيانة الميدانية، والتحديث، ومجموعات تصنيع المعدات الأصلية، وإنتاج الدفعات | إصلاحات لمرة واحدة-في حالة عدم توفر كابل تمديد |
بالنسبة للصيانة الميدانية، وتعديل الآلات، وتركيب إضاءة LED، وإنتاج الدفعات الصغيرة-إلى-المتوسطة، وأي تطبيق يكون فيه ضمان مجموعة الأدوات أو إمكانية الخدمة المستقبلية أمرًا مهمًا، فإن كابل تمديد Deutsch DT المُجمَّع مسبقًا- هو الخيار الأكثر عملية. يظل الربط اليدوي مقبولاً فقط في حالة-الإصلاحات الطارئة التي لا يتوفر فيها كابل بديل.
PCM-S-0725: 2P DT أنثى إلى AMP ذكر
PCM-S-0726: 2P DT أنثى إلى AMP أنثى
ما يجب على المشترين تأكيده قبل الطلب
يؤدي توفير المواصفات الكاملة أثناء الاستفسار إلى تقليل مدة عرض الأسعار وتجنب تكرار العينة. فيما يلي المعلمات السبعة التي تحدد ما إذا كان الكبل القياسي يعمل أم أن هناك حاجة إلى تجميع مخصص.
1. تكوين الموصل
تأكد من نوع السكن الدقيق: DT04-2P إلى DT06-2S، أو DT04-4P إلى DT06-4S، أو DT04-8P إلى DT06-8S، أو DT04-12P إلى DT06-12S. إذا لم يكن موصل التزاوج الموجود على جهازك هو Deutsch DT القياسي، فقد تكون هناك حاجة إلى كابل هجين أو محول.
2. طول الكابل
الأطوال القياسية هي 1 م و 2 م. تتوفر أطوال مخصصة من 0.5 م إلى 10 م+. بالنسبة للأطوال التي تزيد عن 5 أمتار عند 16 AWG، احسب انخفاض الجهد: عند 13 أمبير أكثر من 5 أمتار (إجمالي الدائرة 10 أمتار)، يبلغ الانخفاض حوالي 0.65 فولت على نظام 12 فولت - ضمن التسامح مع معظم تطبيقات الإضاءة وأجهزة الاستشعار، ولكن تحقق من دوائر ECU الحساسة للتيار-.
3. قياس الأسلاك
16 AWG قياسي لنظام الاتصال مقاس DT مقاس 16 (تصنيف 13 A عند 23 درجة). تشمل الخيارات ما يلي:
- 14 أوغ:سعة تيار أعلى (حتى 18 أمبير)، كابل أكثر صلابة، نصف قطر انحناء أكبر
- 18 أوغ:تطبيقات Signal-فقط، أكثر مرونة، وتكلفة أقل
- 20 أوغ:أجهزة استشعار التيار المنخفض-فقط (< 5 A), maximum flexibility
4. Pinout وتسلسل الأسلاك
تستخدم الكابلات القياسية أسلاكًا مباشرة-من خلال الأسلاك (من السن 1 إلى السن 1، ومن السن 2 إلى السن 2، وما إلى ذلك). إذا كان التطبيق الخاص بك يتطلب تسلسل توصيلات متقاطعة أو مخصصة، فقم بتوفير جدول دبوس أو قم بالرجوع إلى مخطط توصيلات المعدات.
5. المتطلبات البيئية
تم تصنيف موصلات Deutsch DT القياسية بـ IP67 عند التزاوج. بالنسبة للتطبيقات التي تتطلب غمرًا يتجاوز 1 متر أو التعرض للغسل لفترة طويلة، حدد نهايات الموصل ذات القالب الزائد والتي توفر إحكامًا بمستوى IP68/IP69K- عند مدخل الكابل.
6. بناء الكابلات
- نهايات الموصلات المفرطة في التشكيل مقابل المجمعة (الحقل-القابلة للخدمة).
- سترة PVC vs PUR وTPE (مقاومة الأشعة فوق البنفسجية، والمرونة، والمقاومة الكيميائية)
- نول مموج، أو غلاف مجدول، أو حماية من الانكماش الحراري-.
- وضع العلامات على الكابلات أو ترميز الألوان أو العلامات المخصصة
الأسئلة المتداولة
ما هو تصنيف IP لكابل تمديد Deutsch DT؟
حصل نظام موصل Deutsch DT على تصنيف IP67 عند التزاوج الكامل، مما يعني أنه يتحمل الغمر المؤقت في الماء حتى عمق 1 متر لمدة 30 دقيقة وفقًا للمعيار IEC 60529. يمكن للإصدارات ذات القوالب الزائدة تحقيق تصنيفات IP68/IP69K للغمر لفترة طويلة أو لتطبيقات الغسل ذات الضغط العالي.
هل يمكنني استخدام كابل تمديد DT لأسلاك CAN Bus؟
نعم، تدعم كابلات تمديد . 8-pin و12-Pin Deutsch DT (PCM-S-0721، PCM-S-0722) اتصالات CAN Bus. تأكد من أن الدبوس يطابق مهام CAN-H وCAN-L والطاقة والأرضية تمامًا. قم بتوفير مخطط pinout عند الطلب لتجنب أخطاء النقل.
ما هو الحد الأقصى للتيار الذي يمكن أن يحمله كابل 16AWG DT؟
يتم تصنيف كل مقاس 16 جهة اتصال بـ 13 أمبير مستمر عند درجة حرارة محيطة تبلغ 23 درجة. في درجات الحرارة المرتفعة (+105 درجة)، ينخفض التباطؤ إلى ما يقرب من 7–8 أ. بالنسبة لتطبيقات التيار الأعلى، يمكن تحديد سلك 14 AWG، على الرغم من أن تصنيف التلامس يظل العامل المحدد عند 13 أ لكل دبوس.
كيف يمكنني الاختيار بين تكوينات 2-pin و12-pin؟
يتم تحديد عدد الدبوس من خلال موصل المعدات الموجود لديك أو مخطط الأسلاك. تستخدم دوائر الطاقة LED البسيطة طرفين. أجهزة استشعار مزودة بالطاقة والإشارة والاستخدام الأرضي ذات 3 أطراف. تستخدم أنظمة ECU وCAN Bus ذات الدوائر المتعددة 8 سنًا أو 12 سنًا. قم بمطابقة موصل التزاوج الموجود على جهازك.
هل تحتاج إلى كابل تمديد Deutsch DT لمشروعك؟
- كابلات تمديد DT04/DT06 ذات 2 سن إلى 12 سنًا متوفرة في المخزون
- مختوم IP67، 16AWG، تم اختباره في المصنع-معقوص وسحب-
- تتوفر أطوال مخصصة، ودبابيس، وخيارات زائدة
- IPC/WHMA-معيار التصنيع A-620 الفئة 2
- التسعير بالجملة لبرامج صيانة OEM والأسطول
